Z A R 1 +

Software zur Zahnradberechnung

(C) Copyright 1988-2016 by HEXAGON Software, Berlin, Kirchheim, Neidlingen


Berechnungsgrundlagen

Das Zahnradprogramm ZAR1+ berechnet Geometrie und Festigkeit von außen- und innenverzahnten Gerad- und Schrägstirnrädern mit Evolventenverzahnung sowie Zahnstange/Ritzel-Paarungen nach DIN 3960, ISO 1328 oder DIN 3961, DIN 3967, ISO 6336 oder DIN 3990. Für die Kopplung mit CAD-Systemen und Datenbanken sind entsprechende Schnittstellen vorhanden.

Geometrieberechnung

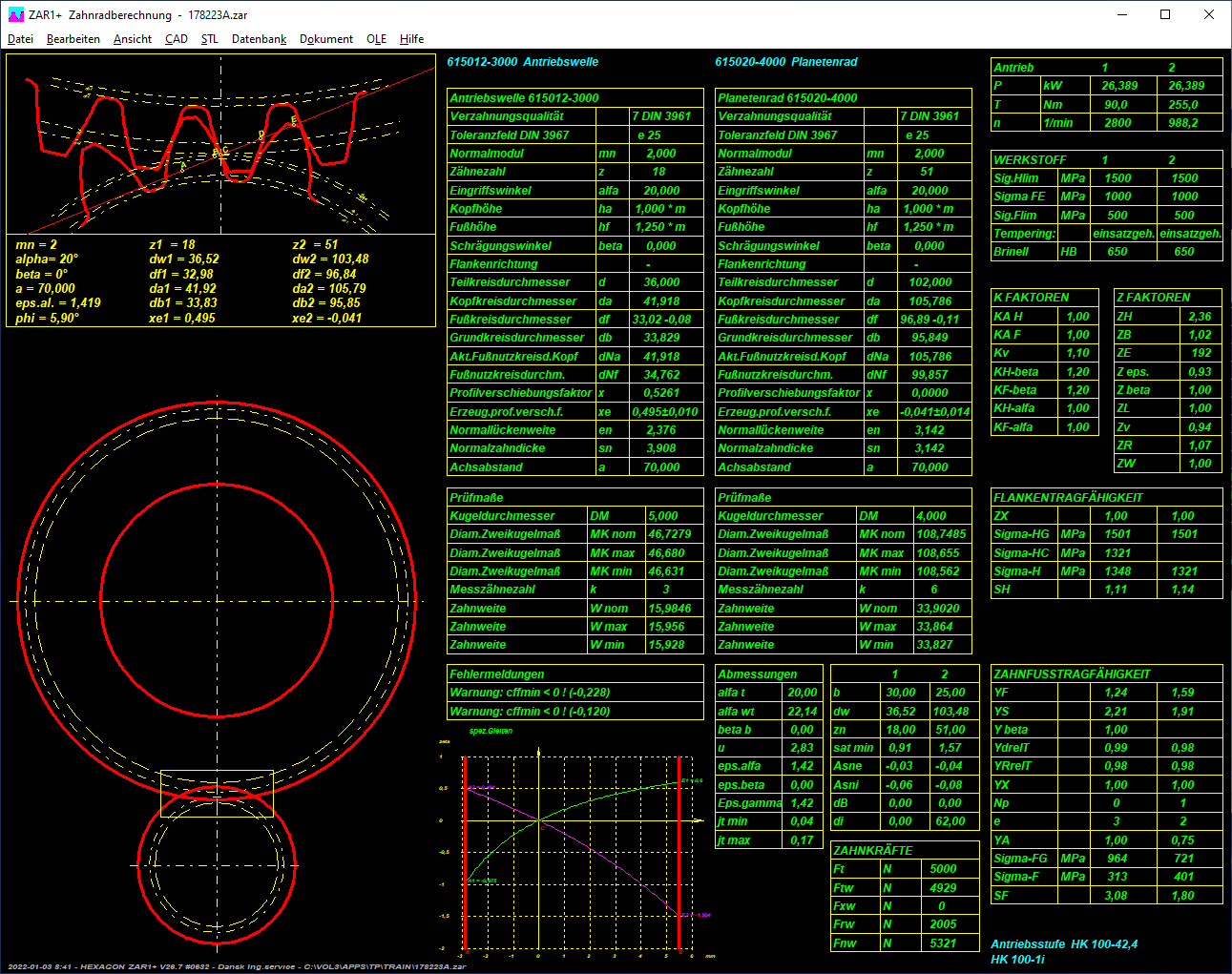

Aus Eingriffswinkel, Schrägungswinkel, Normalmodul, Zähnezahlen, Zahnbreite und Profilverschiebungsfaktoren oder Achsabstand werden alle wichtigen Geometriedaten, Werkzeugabmessungen und Überdeckungsfaktoren berechnet. Aus Verzahnungsqualität und Toleranzfeld werden außerdem Verzahnungsdaten, Zahndicken, Zahnspiel, Zahnweitenmaß, diametrales Zweikugel- und Zweirollenmaß und alle zulässigen Abweichungen nach DIN 3961 und DIN 3962 ermittelt. Zahnstangen kann man berechnen durch Eingabe einer Zähnezahl größer 1000 für Rad 2.

Vorauslegung

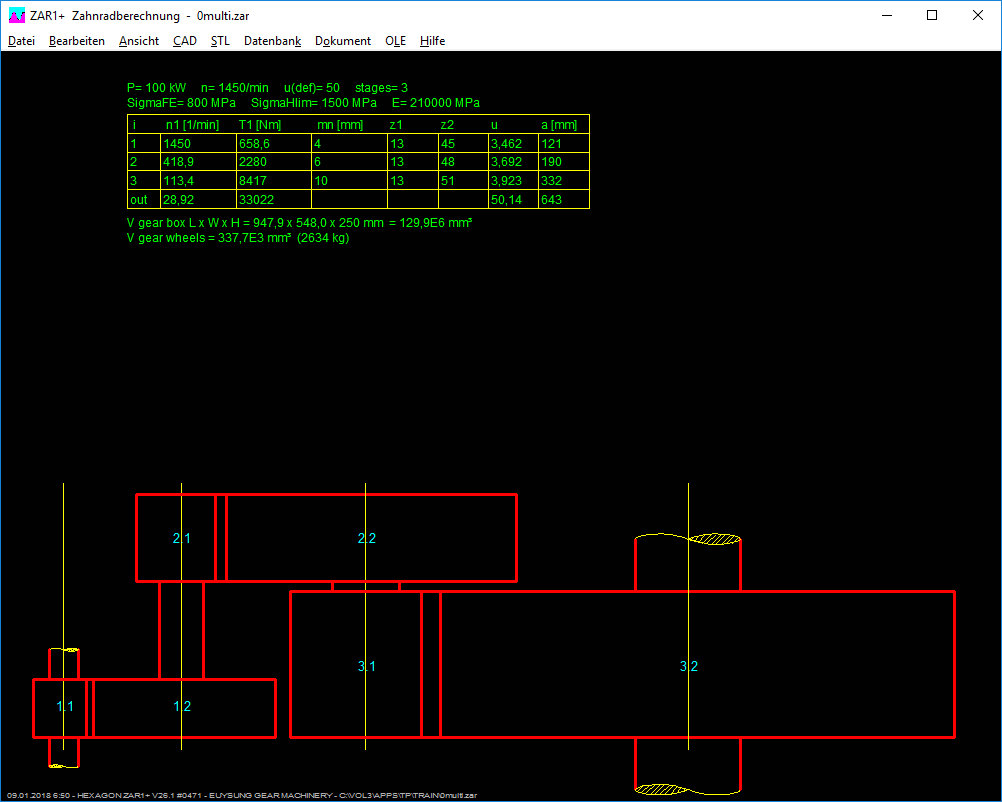

In der Vorauslegung können Sie durch Eingabe von Übersetzungsverhältnis, Drehmoment oder Leistung, Drehzahl und Achsabstand vom Programm verschiedene Getriebekombinationen berechnen lassen.

Festigkeitsberechnung

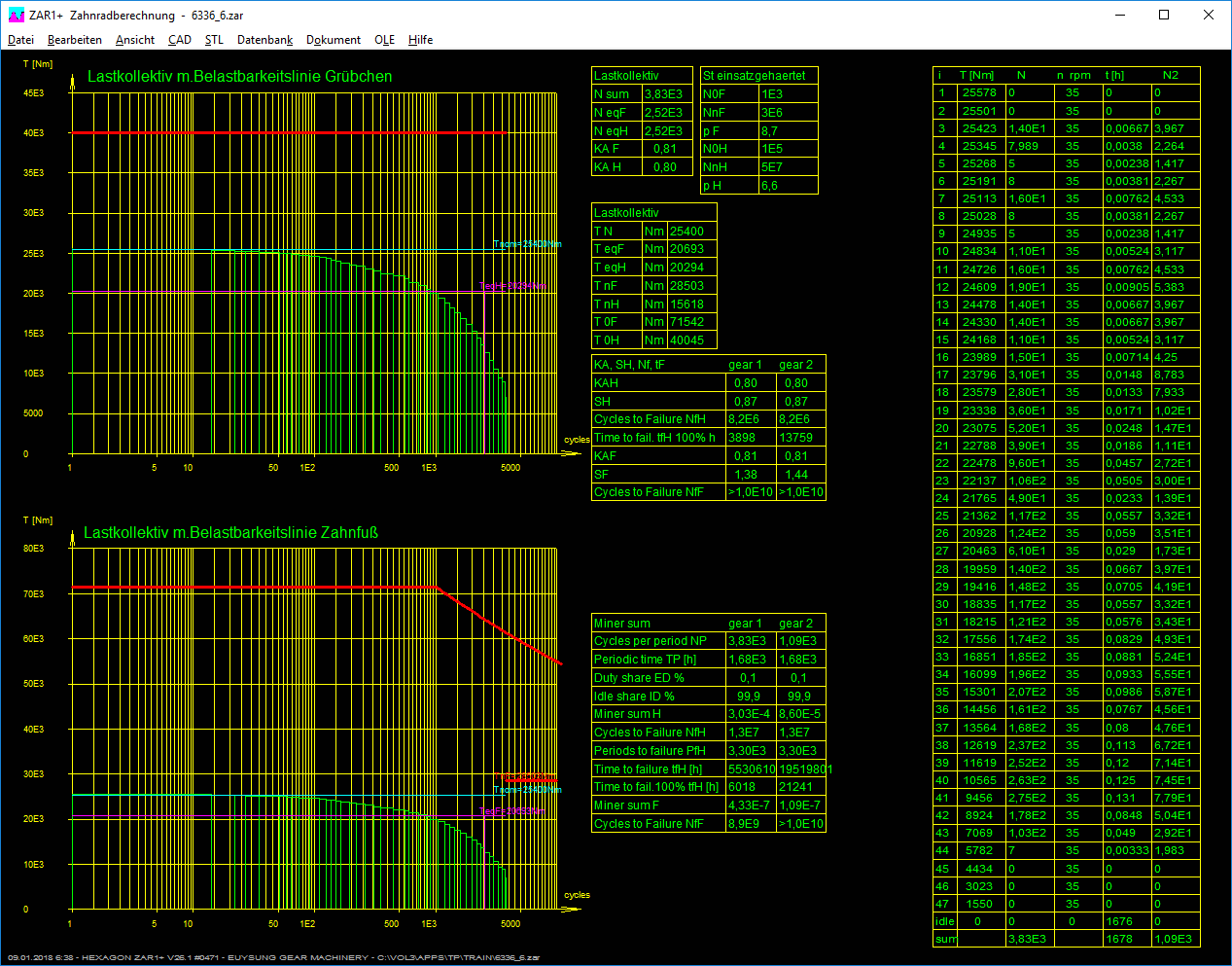

Ein Tragfähigkeitsnachweis gegen Zahnfußdauerbruch und Grübchenbildung kann wahlweise nach ISO 6336 Teil 1-3, DIN 3990 Teil 1-3, oder nach DIN 3990 Teil 41 (Fahrzeuggetriebe) durchgeführt werden. Die Anwendungsfaktoren können alternativ aus einem vorgegebenen Lastkollektiv berechnet werden. Alternativ kann man die Lastfaktoren einzeln eingeben.

Lebensdauer

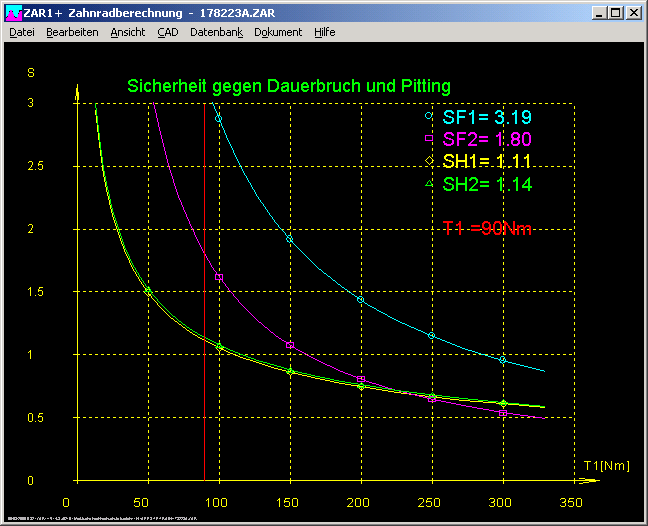

Wenn das berechnete Getriebe nicht dauerfest ist, wird die Zeit bis Zahnfußdauerbruch bzw. Pittingbildung berechnet. In einem Diagramm werden Sicherheit und Lebensdauer in Abhängigkeit vom Nenndrehmoment angezeigt.

Sonderprofile

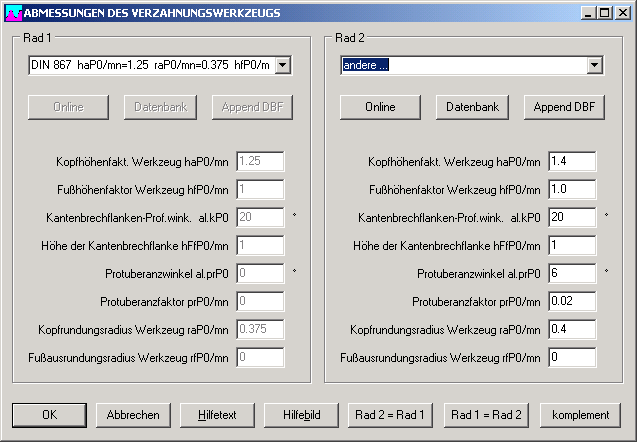

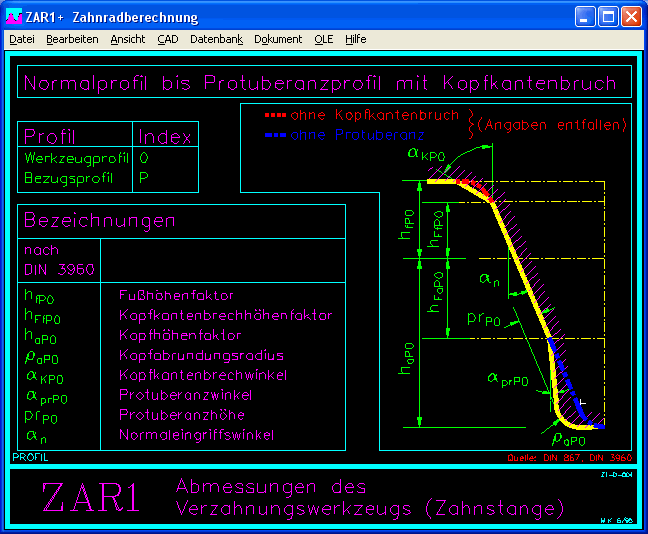

Für die Auslegung von optimierten Getrieben mit Hochverzahnung kann man die Werkzeugabmessungen von Normal- und Protuberanzprofilen mit und ohne Kopfkantenbruch frei definieren, auch Zahnräder nach DIN 58400 können berechnet werden.

Grafik, Simulation und Animation

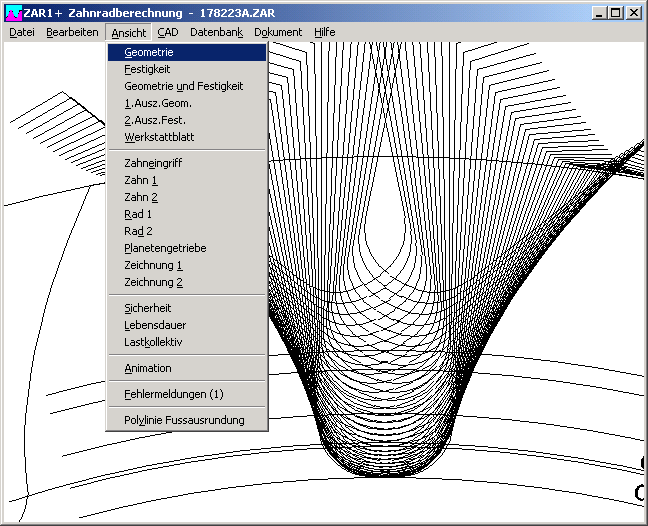

Die Zahnform kann durch Simulation mit dem Verzahnungswerkzeug grafisch dargestellt werden. In einer Animation können Sie beobachten, wie sich die Zähne entlang der Eingriffslinie abwälzen. Bei Hohlrad- und Planetengetrieben können Sie das Innenrad auf dem Hohlrad ablaufen lassen.

CAD-Schnittstelle

DXF- und IGES-Schnittstelle ermöglichen die Kopplung mit CAD-Systemen sowie mit Publishing- und Textprogrammen. ZAR1 generiert Zeichnungen von Vorder- und Seitenansicht der berechneten Zahnräder, außerdem Tabellen mit Verzahnungsdaten und Prüfmaßen. Einzelzahn, Zahnlücke, das ganze Zahnrad, Abwälzwerkzeug, Planetengetriebe und einen Bildausschnitt vom Zahneingriff können Sie am Bildschirm darstellen oder als CAD-Zeichnung maßstäblich ausgeben.

Werkstoffdatenbank

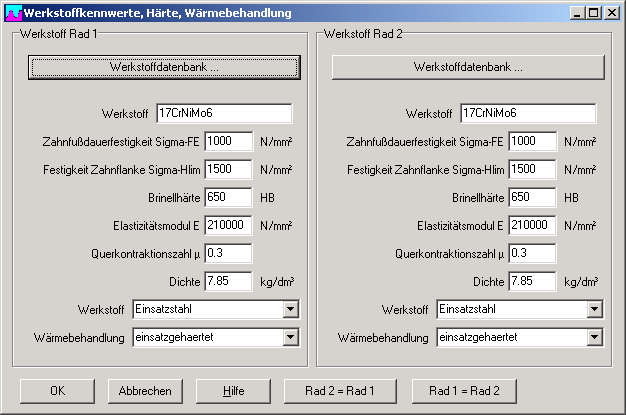

Die erweiterte Version ZAR1+ verfügt zusätzlich über eine Datenbank mit den wichtigsten Zahnradwerkstoffen. Das Datenbankfile im XBase-Format kann um beliebig viele Werkstoffe frei erweitert werden. Außerdem besteht die Möglichkeit der Berechnung von Anwendungsfaktoren aus einem Lastkollektiv.

Lieferumfang

Programm auf CD-ROM oder zip-Datei mit pdf-Handbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht und Updateberechtigung.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.

Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung und Hotline.

Hard-und Softwarevoraussetzungen

ZAR1 gibt es als 32-bit Applikation und als 64-bit Applikation für Windows XP / Vista / Windows 7 / Windows 8 / Windows 10.

HEXAGON-Hilfesystem

Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Überschreitung von Grenzwerten gibt ZAR1 Fehlermeldungen aus, dazu erhalten Sie Beschreibungen mit Abhilfemöglichkeiten.


Download ZAR1+ Demoversion für Windows 10, 8.x, 7, XP (816 kB)
