W N 6

Software zur Berechnung von Polygonprofilen P3G

(C) Copyright 2002-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen


Berechnung

Die WN6-Software berechnet Abmessungen und Festigkeitsnachweis für Welle-Nabe-Verbindungen mit Polygonprofil P3G nach DIN 32711.

Alternativ oder zusätzlich gibt es die Software WN13 zur Berechnung von Polygonprofilen P2G, P3G, P4G (PnG).

Vorauslegung

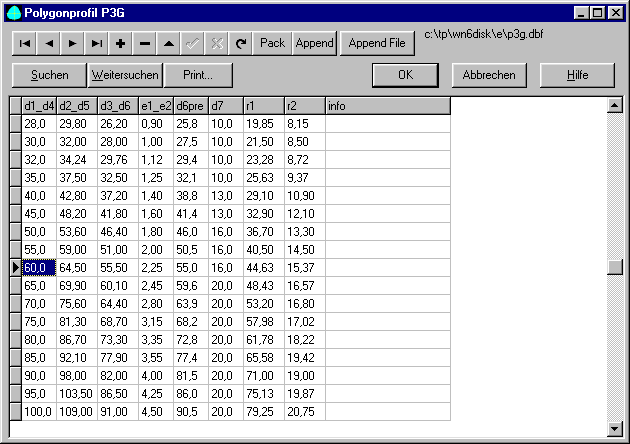

Aus Drehmoment, Werkstoffdaten (wählen aus Datenbank) und Anwendung berechnet WN6 die Mindestgröße eines geeigneten P3G Profils.

Festigkeitsberechnung

WN6 berechnet Flächenpressung, Schubspannung, Biegespannung und Vergleichsspannung. Bei Überschreitung der zulässigen Werkstoffkennwerte werden Fehlermeldungen ausgegeben. Werkstoff, Anwendungsfaktoren und Lebensdauerfaktoren anhand der WN6-Hilfebilder ermitteln. Die Festigkeitsberechnung erfolgt gemäß DIN 32711 und DIN 6892.

Fertigungszeichnung

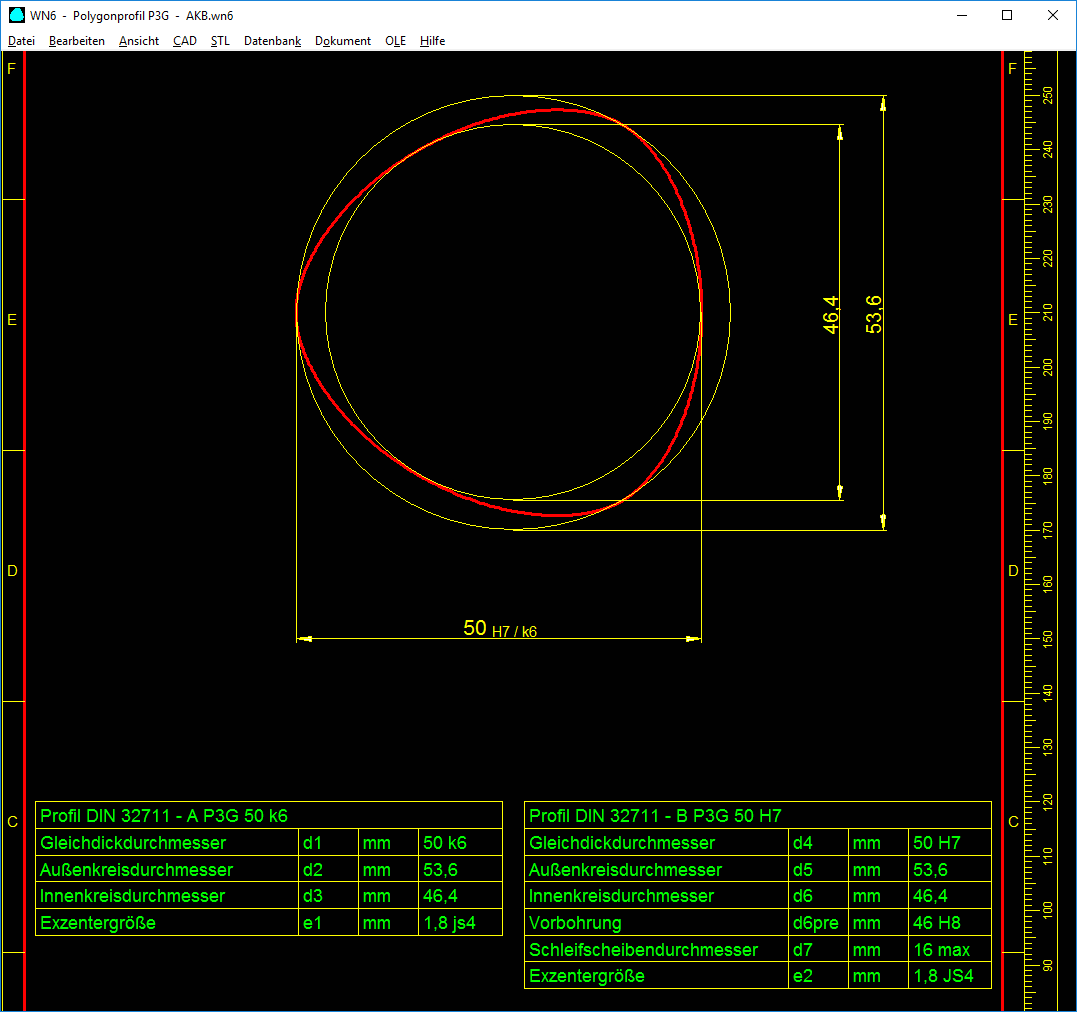

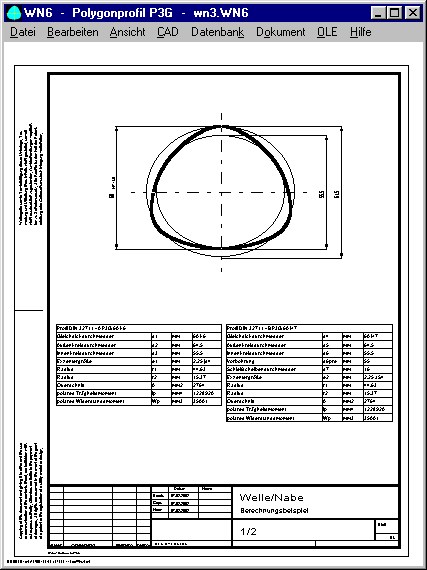

Zeichnungstabellen mit Profilzeichnung nach DIN 32711 können ausgedruckt oder per DXF-/IGES-Schnittstelle in CAD übernommen werden.

HEXAGON-Hilfesystem

Zu allen Eingaben kann das HEXAGON-Hilfesystem mit Hilfetexten und Hilfebildern eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen

Die WN6-Software gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.

Lieferumfang

Zum Lieferumfang des WN6-Pakets gehören WN6-Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


© DIN: Deutsches Institut Normung

WN6 Demoversion herunterladen (640 kB)
