Software zur Berechnung von Triebstockverzahnung nach ISO 606

(C) Copyright 2020-2024 by HEXAGON, Kirchheim, Berlin, Neidlingen


Software zur Berechnung von Triebstockverzahnung

ZM2 berechnet die Abmessungen von Antriebsrad und Triebstock nach ISO 606 und die Festigkeit von Antriebsrad und Triebstock. Profile von Kettenrad und Triebstock können nach ISO 606 aus der integrierten Datenbank gewählt werden (ISO 606 und DIN 8187/8188).

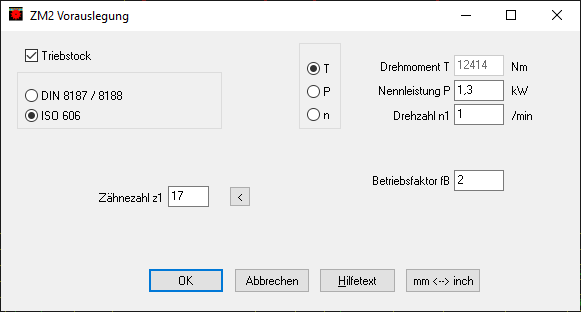

Auslegung

ZM2 durchsucht die Datenbank anhand von Leistung, Drehmoment und Antriebsdrehzahl nach einer geeigneten Triebstockverzahnung mit Abmessungen nach ISO 606, und schlägt diese zur Übernahme vor. Es kann sowohl ein Triebstock (Zahnstange) als auch ein Triebstockrad berechnet werden.

Nachrechnung

Das gewünschte Profil wird aus der Datenbank gewählt. Aus den Zähnezahlen von Kettenrad und Triebstock oder Triebstockrad berechnet ZM2 dann die Abmessungen.

Festigkeitsberechnung

ZM2 berechnet die statische und dynamische Bruchsicherheit aus den Daten f r eine Kette nach ISO 606. Au erdem Scherspannung Bolzen, Lochleibung und Hertzsche Pressung zwischen Triebstockbolzen und Kettenrad.

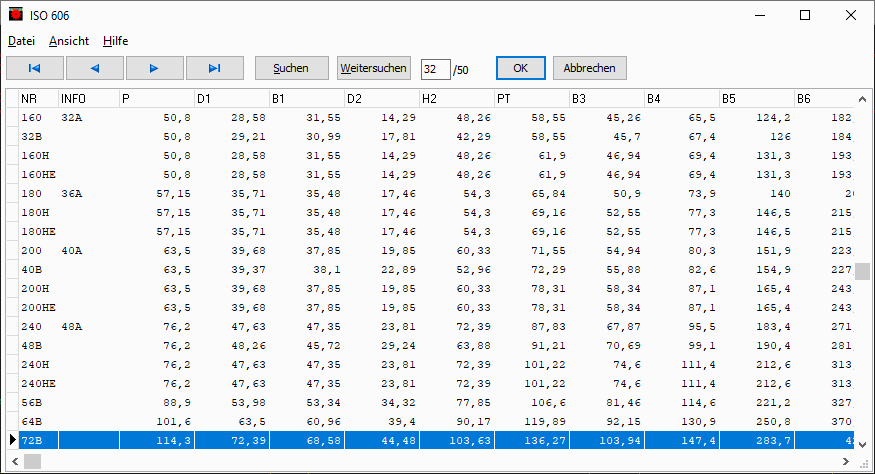

Profile nach ISO 606

Die mitgelieferte Datenbank enthält die benötigten Abmessungen und Festigkeitswerte für alle Größen nach ISO 606. Dazu gibt es noch eine zweite Datenbank mit den fr her g ltigen Abmessungen nach DIN 8187 und DIN 8188.



Ergebnisausdruck

Die Berechnungsergebnisse zusammen mit den Eingabedaten können auf jedem Windows-Drucker ausgegeben werden. Alternativ generiert ZM2 eine HTML- oder TXT-Datei für die Bearbeitung mit Internet-Browser oder Spreadsheet-Software.

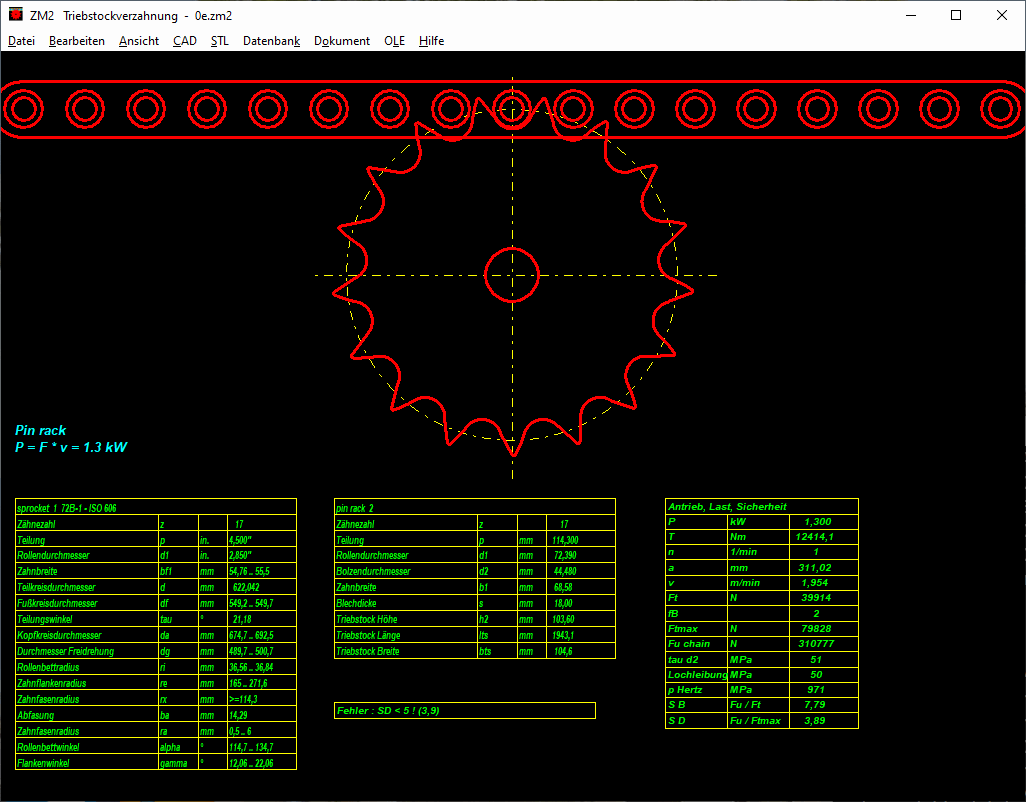

Zeichnungen

Zeichnungen von Kettenrad und Triebstock oder Triebstockrad können Sie am Bildschirm anzeigen und ausdrucken, oder maßstäblich über DXF- bzw. IGES-Schnittstelle in CAD übernehmen.

DXF Export

Die Kontur von Kettenrad und Triebstock oder Triebstockrad k nnen Sie als DXF oder IGES Datei generieren.

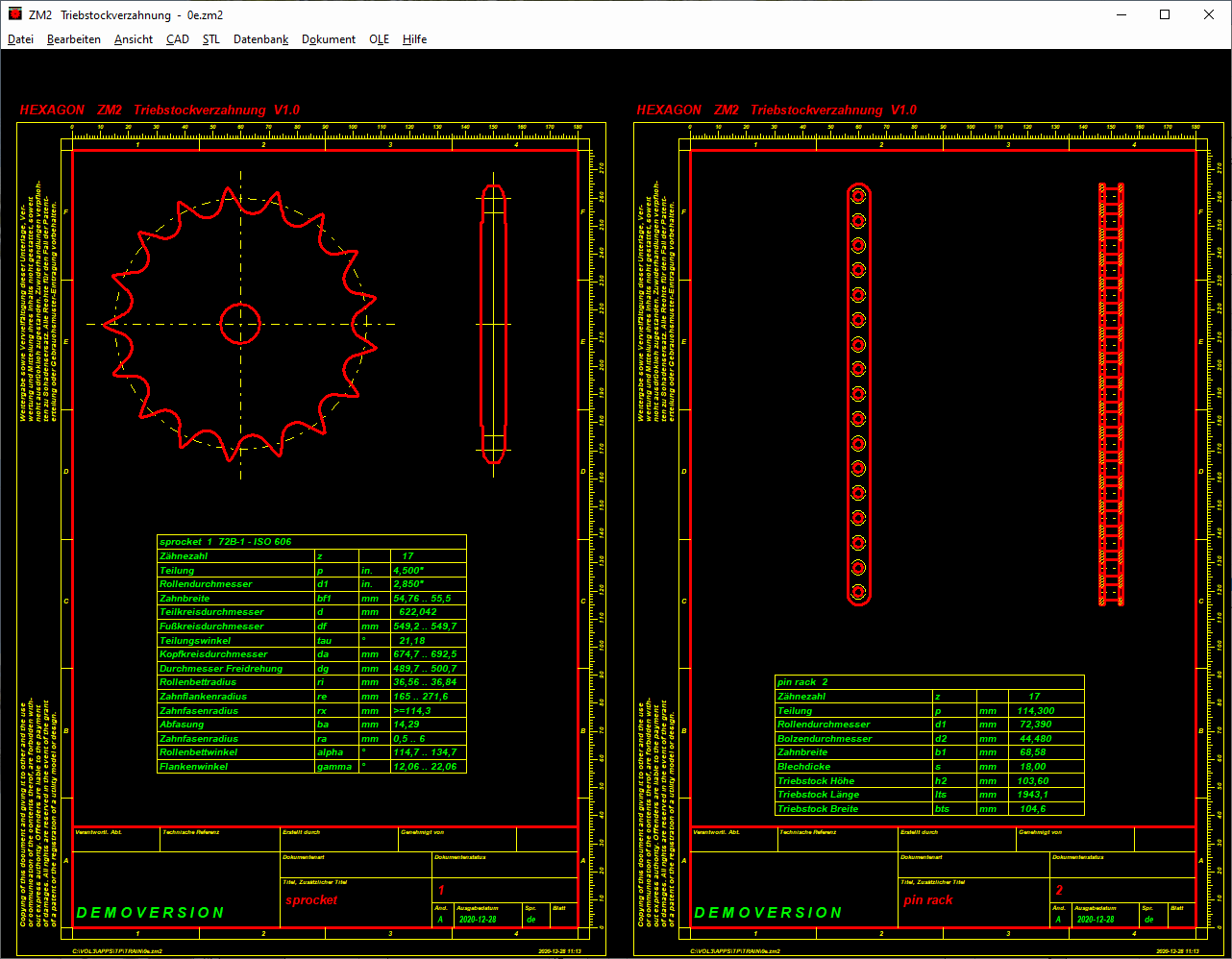

Fertigungszeichnung

ZM2 generiert eine Fertigungszeichnung von Kettenrad und Triebstock mit Zeichnungskopf nach ISO 7200 und mit Eintrag der Änderungsindizes aus dem Programm

Animation

Die Bewegung von Antriebsrad und Triebstock kann am Bildschirm simuliert werden. Bei kleiner Z hnezahl von Kettenrad oder Triebstockrad kann man hier das Getriebe auf Eingriffsst rungen pr fen.

HEXAGON-Hilfesystem

Zu allen Eingaben kann ein Hilfetext eingeblendet werden. Bei der Eingabe der Abmessungen von Triebstockprofil und Kettenrädern sind Hilfebilder abrufbar.

Hilfetexte und Hilfebilder sind vom Benutzer beliebig modifizier- und erweiterbar. Bei auftretenden Fehlermeldungen kann man sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen

ZM2 gibt es als 32-bit oder 64-bit Version f r Windows 11, 10, 7.

Lieferumfang

ZM2 Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.

Softwarepflege, Hotline

HEXAGON-Software wird laufend aktualisiert und verbessert. Neue Versionen erhalten Lizenznehmer zum Update-Preis. Hotline per E-Mail ist für registrierte Anwender kostenlos.
