FED2+, FED3+: Auslegung Werkstoff

Gleich wie in FED1+ kann man jetzt auch bei Zugfedern und Drehfedern durch Vergleich der Werkstoffe aus der Datenbank den optimalen Werkstoff wählen.

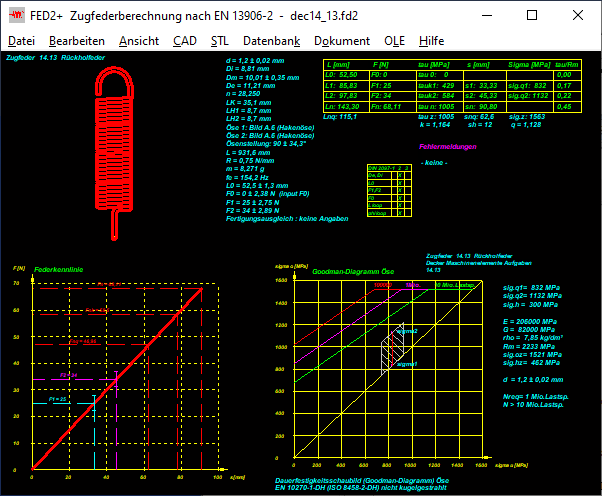

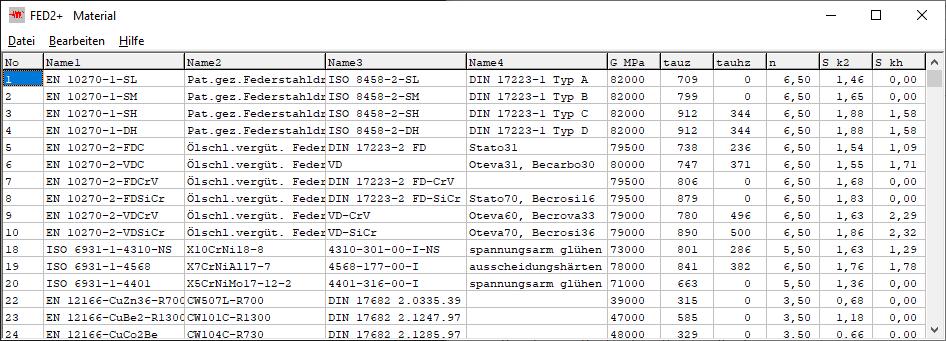

Werkstoff mit Mausclick oder Cursortasten wählen, dann wird die Feder neu berechnet und die Ergebnisse in der Hintergrundgrafik angezeigt. In der Tabelle kann man die Werkstoffe anhand der Sicherheiten S k2 = tauz / tauk2 und S kh = tauhz / (tauk2-tauk1) vergleichen.


WL1+: Berechnung mehrfach gelagerter Wellen

Die Berechnung 3-, 4- oder 5-fach gelagerter Wellen läuft jetzt schneller durch und die Meldung "Endwert C nicht erreicht" erscheint nicht mehr, weil die Genauigkeit auf minimal 0.0001mm begrenzt wurde. Das betrifft vor allem Wellen ohne Durchbiegung in xy-Ebene oder xz-Ebene.


LG1: Axial-Nadelkränze und Axial-Zylinderrollenlager

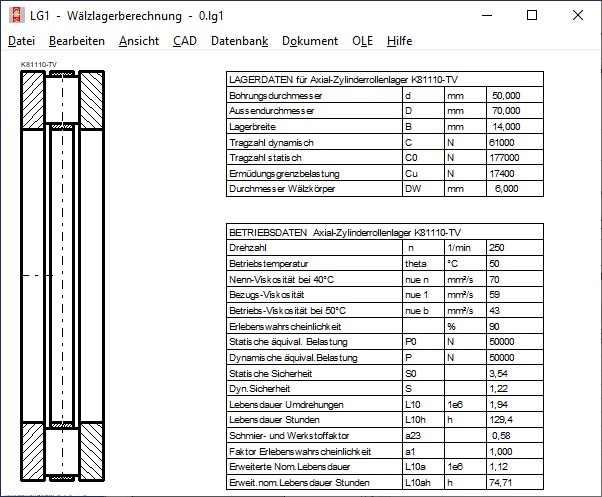

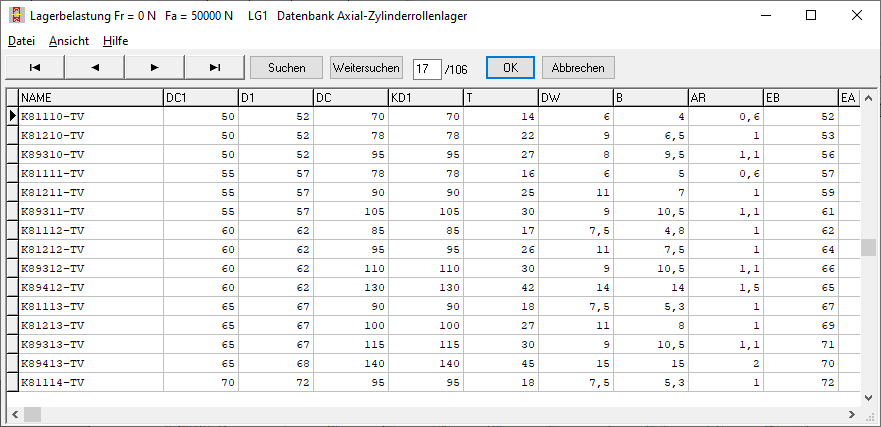

Mit LG1 kann man jetzt auch Axiallager berechnen: Axial-Nadelkränze und Axial-Zylinderrollenlager wurden neu aufgenommen.


ZAR5, ZAR7, ZAR8: Zahnlückenzeichnung bei Eingabe Messkreis

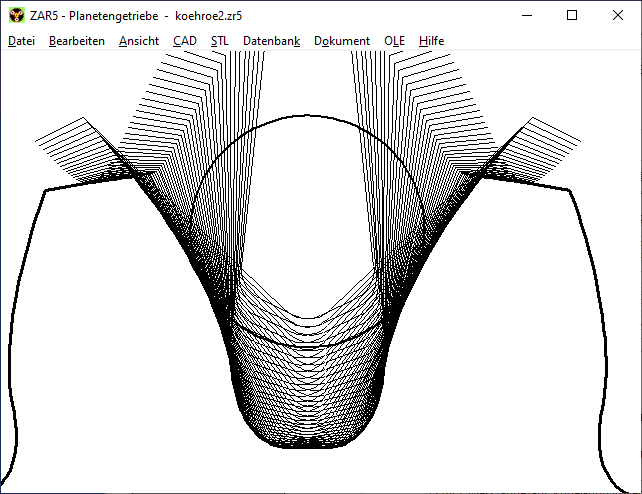

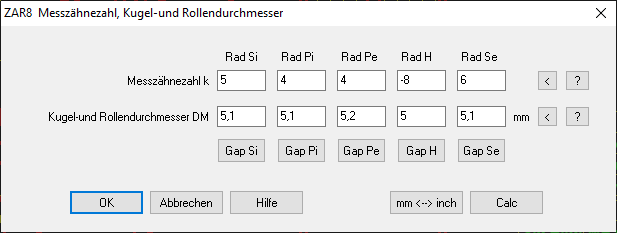

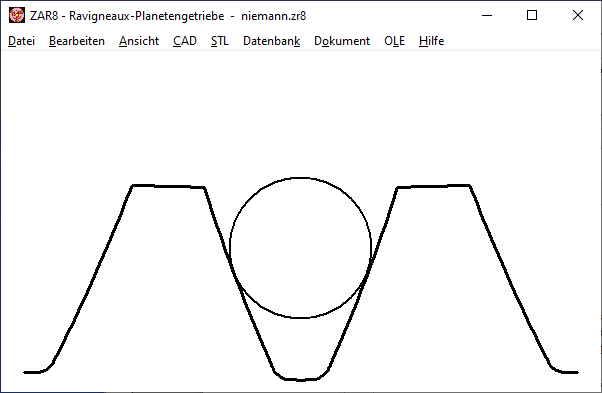

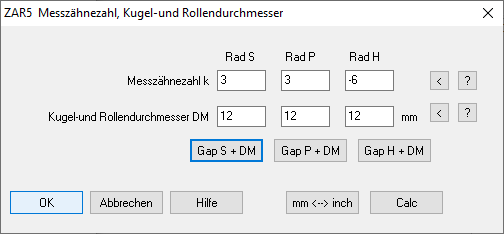

Auf Knopfdruck ("Gap") wird bei der Eingabe des Meßkreisdurchmessers eine Zeichnung der Zahnlücke mit Messkreis gezeichnet für Sonnenrad S, Planetenrad P, Hohlrad H.

So kann man schnell verschiedene Kugel- oder Rollendurchmesser auf Eignung testen.


SR1/SR1+: Elastische Nachgiebigkeit: Wechselnde Innendurchmesser berücksichtigen

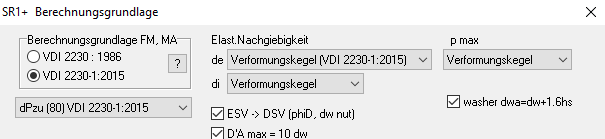

Unter "Berechnungsmethode" kann man jetzt mit "di Verformungskegel" die Bohrung in Klemmplatten als Verformungskegel statt als Zylinder bei der elastischen Nachgiebigkeit berechnen. Wenn man Klemmplatten mit normgerechten Bohrungen verwendet ist das uninteressant, das Ergebnis bleibt immer dasselbe. Nur wenn man mehrere Klemmplatten mit wechselndem Innendurchmesser oder Langloch verwendet, ändert sich die elastische Nachgiebigkeit deltaP. Statt dem Innendurchmesser der Klemmplatte wird dann ein Kegel aus den inneren Anlagedurchmessern der benachbarten Klemmplatten verwendet.

Berechnet wird die elastische Nachgiebigkeit folgendermaßen:

Zylinder: Delta = L / (E*A) = 4*L / (E*pi*d²)

Kegelstumpf: Delta = 4*L*(1/dmin - 1/dmax) / (pi*E*(dmax-dmin)

Mit L=Länge, d=Durchmesser, E=E-Modul

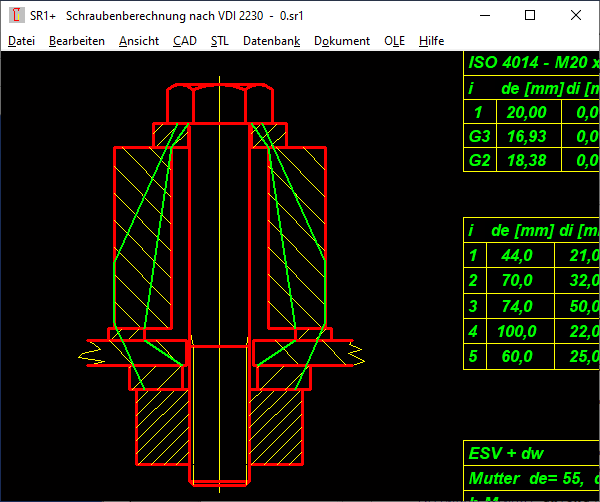

Wenn diese Option gewählt ist, werden die Innenkegel in die Zeichnung der Schraubenverbindung mit eingezeichnet.


SR1 Tip: Anziehdrehwinkel bei drehwinkelgesteuertem Anziehen

SR1 berechnet den Anziehdrehwinkel vom elastischen Ausgangspunkt bis zum angegebenen Streckgrenzenfaktor.

Beispielsweise soll nun zuerst bis 30% Streckgrenze drehmomentgesteuert angezogen werden, dann drehwinkelgesteuert weiter bis 90% Streckgrenze. Wie groß ist der Drehwinkel von 30% Streckgrenze bis 90% Streckgrenze? Ganz einfach, SR1 berechnet den Anziehdrehwinkel alphaRe bis Streckgrenze. Dann ist der Weiterdrehwinkel

deltaAlpha = alphaRe * (90%-30%)/100% = 0.6*alphaRe

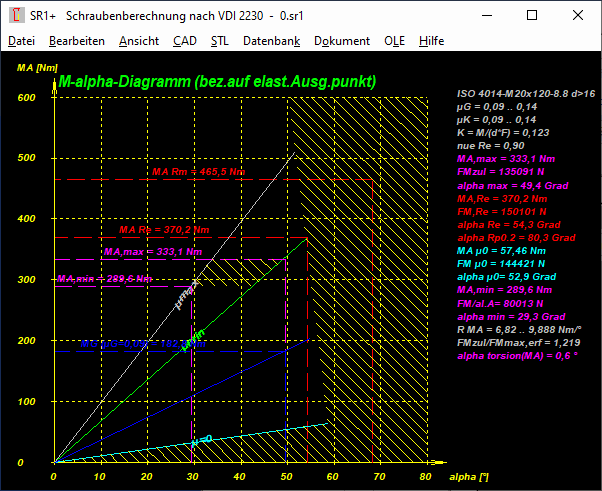

Das Anziehdrehmoment für 30% Re kann man entweder eingeben oder ablesen im M-alpha-Diagramm für alpha=0.3*alphaRe (mit Abweichung durch Reibungstoleranz).


Tip: Biegewinkel und Durchbiegung von Blattfedern, Trägern und Wellen

Die Durchbiegung von einseitig fest eingespannten Blattfedern wird berechnet mit:

s = F * L³ / (2*E*I)

der Biegewinkel am freien Ende mit

tan(alpha) = F * L² / (2*E*I)

Damit ist

tan(alpha) = 3/2 * s/L

Oder umgekehrt

s = 2/3*tan(alpha)*L

Unabhängig von Federbreite, Blattfederdicke, Werkstoff.

Beispiel: Wenn die Neigung einer 100 mm langen Blattfeder 15° nicht überschreiten soll, muss die Durchbiegung kleiner als 17,8 mm sein.


GEO8: Neue Software für Schnapphaken

Demnächst gibt es eine neue Software zur Berechnung von Schnapphaken.
