Software para Cálculo de Molas de Compressão Helicoidais

(C) Copyright 1988-2014 by HEXAGON Software, Berlin


Cálculo

FED1/FED1+ calcula molas de compressão cílindricas helicoidais de acordo com a EN 13906-1. É possível a apresentação gráfica da curva característica da mola, o diagrama Goodman e o campo de quebra. Um desenho em escala da mola, assim como um desenho de fabricação conforme DIN/EN pode ser exportado para o CAD através de interfaces DXF e IGES. Além disso, a versão extendida FED1+ contém um banco de dados ao qual você pode acrescentar dados indefinidamente como cálculos e animação da mola na tela.

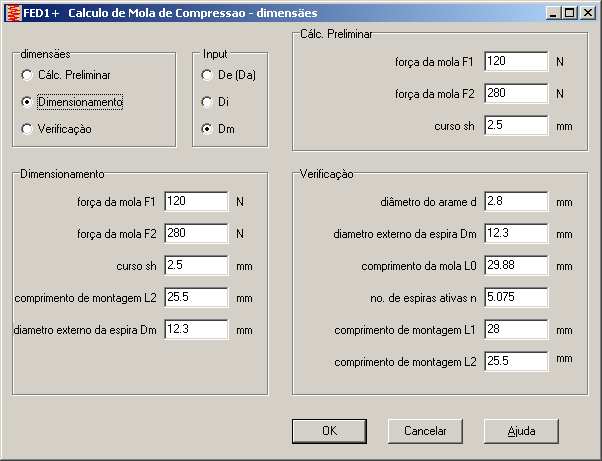

No dimensionamento, uma mola de compressão apropriada é calculada através das forças da mola, curso, diametro da espira e comprimento de fixação. Na verificação, molas existentes podem ser calculadas pela entrada de dimensões e valores. Todos elementos necessários, tais como forças da mola, curso, constantes da mola, trabalho da mola, tensão, comprimento do arame, curso de empeno da mola, extensão radial, frequencia natural e pêso são calculados. As forças mínima e máxima, F1 e F2, podem ser calculadas iterativamente, assim como o maior e menor diametro de arame possível para as molas mais macias e duras.

Dados de Material

O software obtém os valores dos materiais de mola mais importantes a partir do banco integrado de dados de material (resistencia a tensão, tensão admissível de cisalhamento em relação ao diametro do arame, módulo de cisalhamento, módulo de elasticidade, densidade).

Tolerancias

O programa calcula as tolerancias para o diametro do arame d conforme as EN 10218 e DIN 2077, e para Dm, L0, F1 e F2 conforme as EN 15800 e DIN 2096.

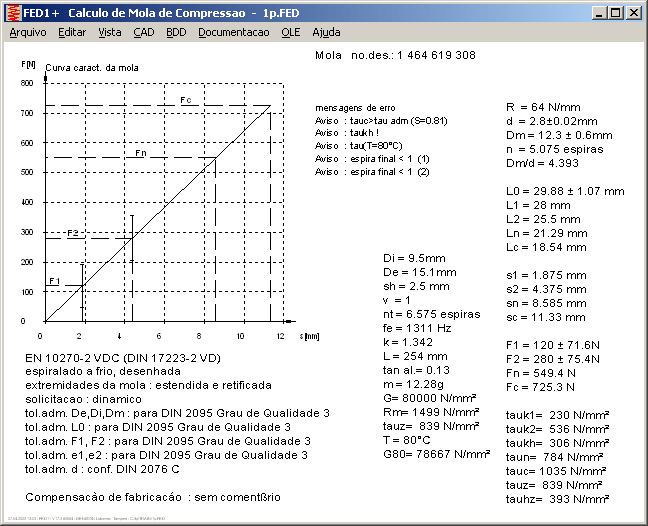

Curva Característica da Mola

O diagrama de curso da força para a mola de compressão pode ser mostrado na tela, como alternativa a zona de tolerancia dos graus possíveis de qualidade também pode ser mostrada.

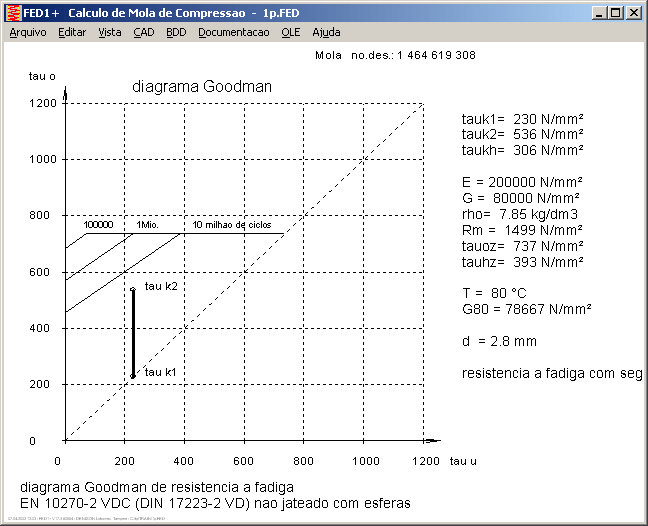

Diagrama de Goodman

Você pode ver no diagrama de resistencia a fadiga, caso desejável, se a tensão de curso admissível correspondeu às molas dinamicamente tensionadas. São mostradas as curvas para resistencia a fadiga (>10 milhões), assim como para 1 milhão e 100.000 repetições.

Campo de empeno

Ficará claro no campo de empeno em qual distancia as molas de compressão empenaram para o lado.

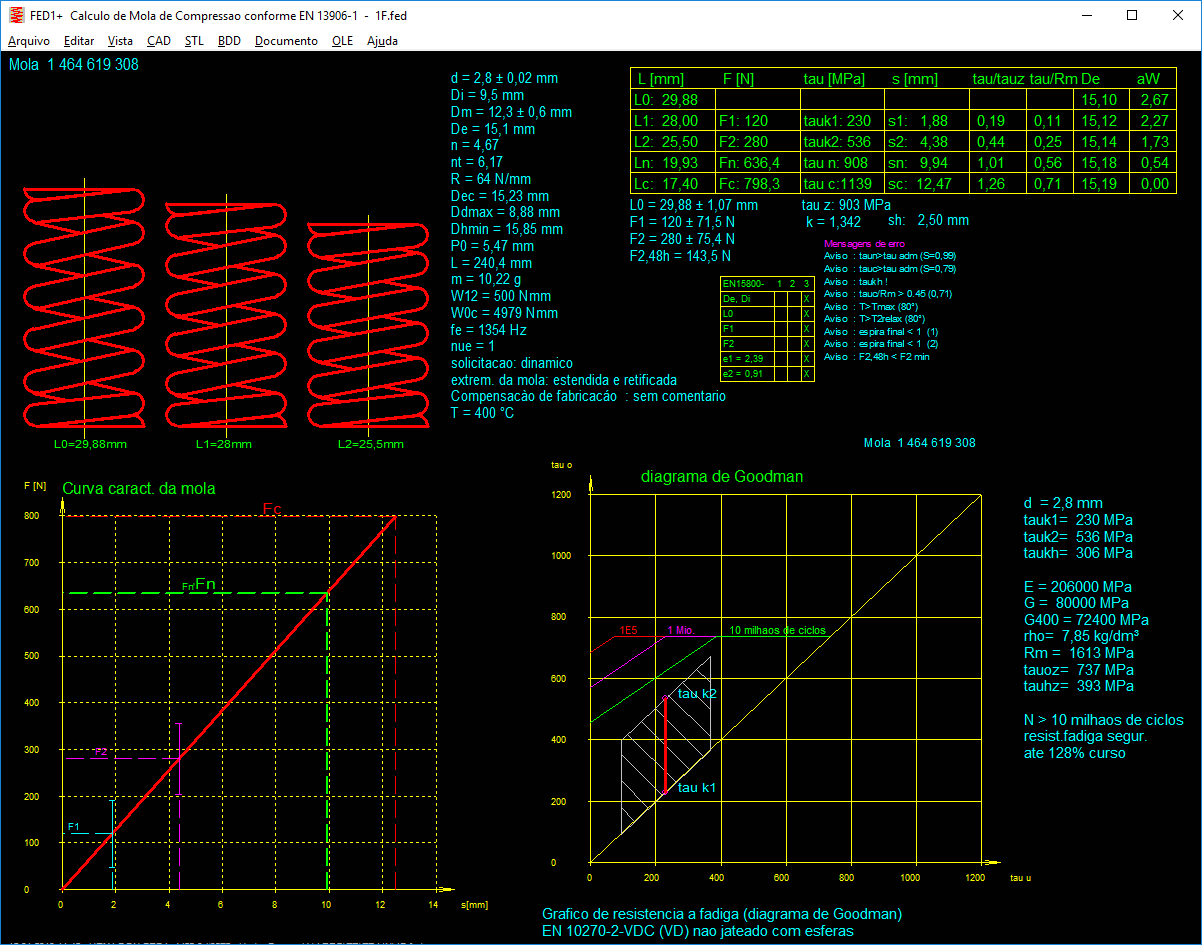

Saída Rápida

Na Saída Rápida, a curva característica da mola e os dados mais importantes da mola são mostrados em uma página da tela.

Desenho da mola

Você pode mostrar gráficamente vistas de elevação e secções transversais da mola na tela em qualquer comprimento de fixação entre L0 e Lc, com extremidades estendidas ou retificadas. A visualização gráfica pode ser exportada para CAD através de interfaces DXF or IGES.

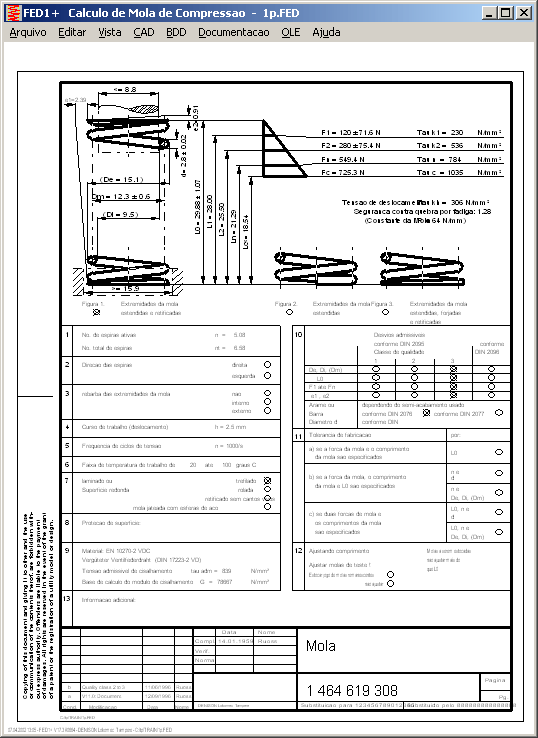

Desenho de fabricação

FED1/FED1+ gera um desenho de fabricação completo a partir dos dados calculados (de acordo com a DIN/EN), assim como arquivos DXF e IGES, os quais podem ser exportados para CAD.

Cálculo de perdas

O programa calcula a cota de perdas para todos graus de qualidade e tolerancias especificadas, baseada na distribuição normal de acordo com a curva de Gauss, desde que você indique as condições de fabricação (ex. 1% de perdas com grau de qualidade 1).

Animação

A animação no FED1+ simula o movimento da mola na tela entre dois pontos determinados.

Banco de dados da mola

FED1+ contém um banco de dados com catálogos de fabricantes de molas, ao qual você pode adicionar suas próprias molas. Após um cálculo de mola você pode localizar o banco de dados para molas de compressão apropriadas, entrando valores mínimos e máximos.

Cálculo

FED1+ calcula o preço da mola fabricada, os dados básicos são armazenados no banco de dados e podem ser alterados.

Requisitos de Hard e Software

FED1/FED1+ roda em todos PCs, estão disponíveis versões em Windows XP, Vista, 7, 8.

Escopo de fornecimento

Garantia

HEXAGON oferece uma garantiaa de 12 meses para a total operação do software.

Manutenção do software, Hotline

Softwares da HEXAGON são continuamente melhorados e atualizados. Clientes serão informados regularmente de atualizações e novas versões.



Download Demo FED1 para Windows 2000/XP/Vista/7/8 (758 kB)
