STL Dateien aus HEXAGON Software

zum Herunterladen und Drucken mit 3D-Drucker

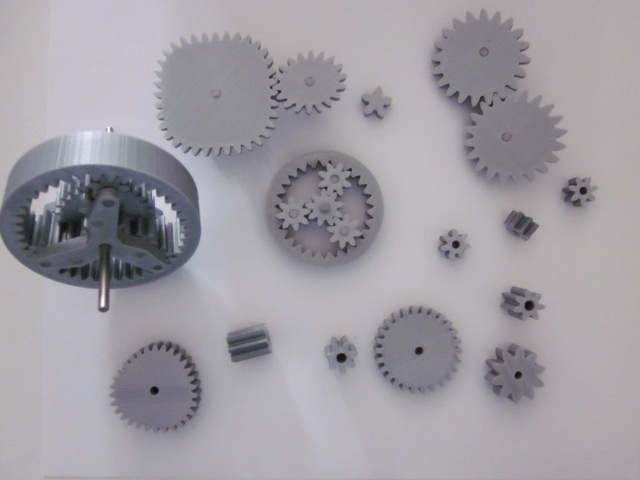

Zahnräder

Zahnräder mit 4 mm Bohrung. Zahnräder und Planetenradsätze können mit 4 mm Wellen zusammengebaut werden. Für die Zahnflankentoleranzen wurden sehr große Werte (meist Toleranzfeld b 29 nach DIN 3967) gewählt, dass die gedruckten Plastikzahnräder nicht klemmen.

Mit der Demoversion von ZARXP kann man geradverzahnte Zahnräder mit Modul 2 mm als STL-Datei ausgeben.


Zahnrad aussenverzahnt, 10 Zähne, Modul 4 mm, x=0.5 (82 kB)


Zahnrad aussenverzahnt (Sonnenrad), 9 Zähne, Modul 1.5 mm, x=0.5 (69 kB)

Zahnrad aussenverzahnt (Planetenrad 3 x drucken), 8 Zähne, Modul 1.5 mm, x=0.571 (59 kB)

Zahnrad innenverzahnt (Hohlrad), -27 Zähne, Modul 1.5 mm, x=-0.416 (209 kB)

Steg (Planetenträger), Achsabstand 14 mm, für 3 Planeten (21 kB)


Unrundes Zahnrad aus ZAR4, 20 Zähne, Modul 1.975 mm (60 kB)

Unrundes Gegenrad aus ZAR4, 20 Zähne, Modul 1.975 mm (60 kB)

Steg für 2 Zahnräder, Achsabstand 40.2 mm (12 kB)


Elliptisches Zahnrad, 18 Zähne, Modul 1.486 mm, Achsabstand 40.25 mm (55 kB)

Unrundes Gegenrad für i=2, 36 Zähne, Modul 1.486 mm, Achsabstand 40.25 mm (162 kB)

Steg für 2 Zahnräder, Achsabstand 40.5 mm (12 kB)


Ravigneaux-Planetengetriebe, 5 Zahnräder Si,Pi,Pe,H,Se und Carrier Ce,Cm,Ci, Modul 1,25mm (zip 303 kB)

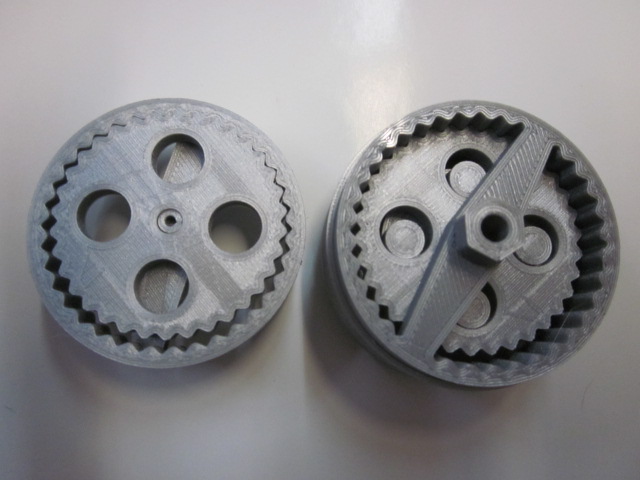

Exzentergetriebe, 2 Zahnräder z1=34, z2=-36, m=1, alpha=45°, i=17 (zip 300 kB)


Welle-Nabe-Verbindungen, Zahnwellen, Zahnnaben

WN2 (Zahnwelle): Zahnwelle W15 x 2 x 6 x 11a - DIN 5480 (31 kB) | Zahnnabe N15 x 2 x 6 x 11F - DIN 5480 (40 kB)

WN4 (Zahnwelle): External involute spline to ANSI B92.1b, 30 deg, fillet root side fit, 16/32, 7 teeth, class 7d (47 kB) | Internal involute spline to ANSI B92.1b, 30 deg, fillet root side fit, 16/32, 7 teeth, class 7H (55 kB)

WN6 (P3G): Welle mit P3G-Profil (Gleichdick) DIN 32711 - A 14 a9 (75 kB) | Nabe mit P3G-Profil (Gleichdick) DIN 32711 - B14 H7 (85 kB)

WN7 (P4C): Welle mit P4C-Profil DIN 32712 - A 20 e8 (14 kB) | Nabe mit P4C-Profil DIN 32712 - B 20 H7 (30 kB)

WN8 (Kerbverzahnung): Welle mit Kerbverzahnung DIN 5481 -10 x 12 (83 kB) | Nabe mit Kerbverzahnung DIN 5481 - 10 x 12 (89 kB)

WN9 (Keilwelle): Keilwelle 6 x 11 x 14 DIN ISO 14 (12 kB) | Keilnabe 6 x 11 x 14 DIN ISO 14 (20 kB)


Profile, Träger, Nocken und Kurvenscheiben aus GEO1+, TR1, GEO4

TR1: Profil (200 kB)

GEO1+: Pleuelauge als Klemmteil für Berechnung der Schraubenverbindung B4 aus VDI 2230 (8 kB)

GEO4: Nocken d = 20 mm, Hub = 3mm (39 kB)


Federn

FED9: Spiralfeder re=35mm, ri=10mm, t=1mm, h=2mm, n=5 Wdg. (79 kB)

FED10: Blattfeder (Formfeder) (5 kB)

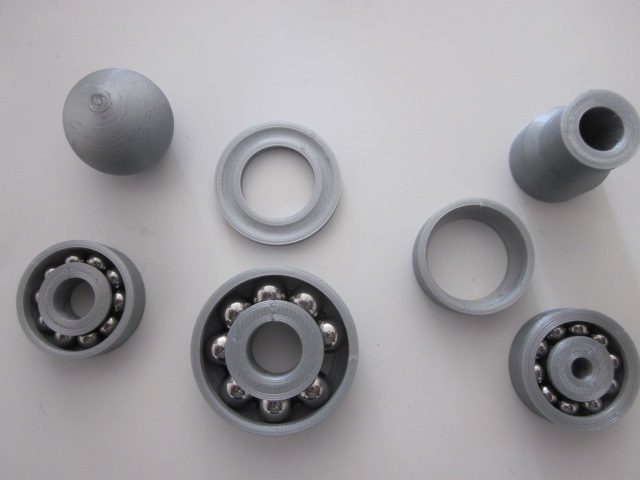

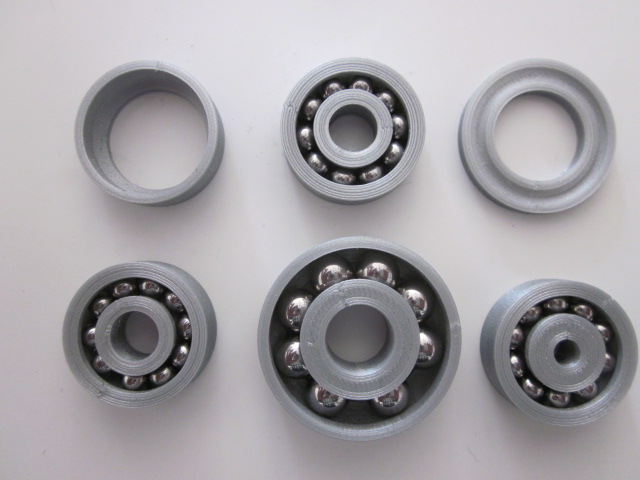

Rotationskörper aus GEO2

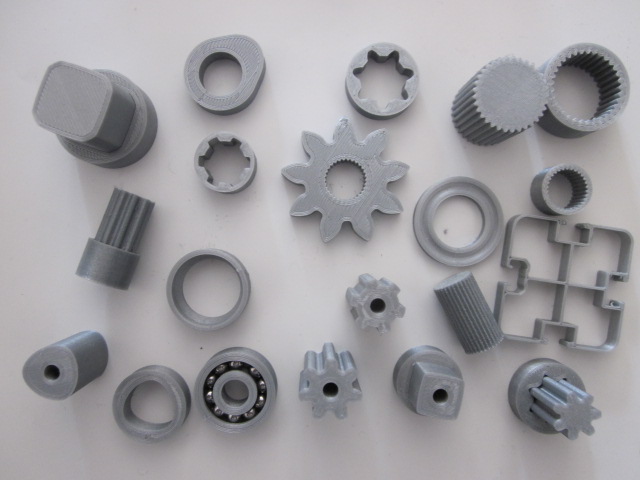

3D-gedruckte Teile aus WNx, GEOx, ZARx
