Infobrief Nr. 78 - März/April 2003

von Fritz Ruoss


WN1 - Kegelverbindungen berechnen

Mit WN1 kann man jetzt auch Kegelverbindungen berechnen. In der Eingabe Abmessungen wird Kegelwinkel oder Kegelverhältnis eingegeben. WN1 berechnet die Axialkraft für Montage und Demontage, sowie den axialen Fügeweg.

Die Parameter für hydraulisches Fügen und Lösen werden berechnet, indem man einfach den Reibungsbeiwert nü ll auf den angegebenen Wert setzt (SKF gibt einen Reibungskoeffizienten von 0.02 für Fügen und Lösen an).


WN1- Formblatt für Prüfbescheinigung

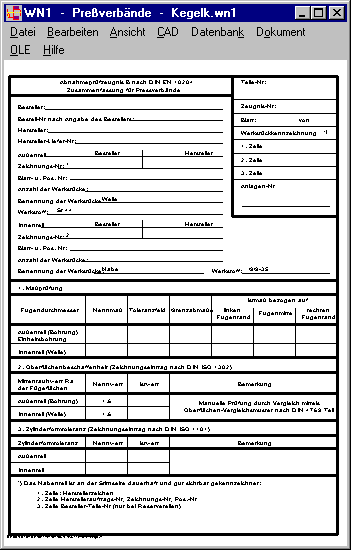

Das Formblatt Abnahmeprüfzeugnis für Welle und Nabe wurde an DIN EN 10024 angepasst und der Ausdruck verbessert.


WN1 - Werkstoffbezeichnung

Werkstoffnummer und neue EN-Werkstoffbezeichnung werden mit ausgegeben, Datenbank und Eingabemaske wurde um zwei Felder erweitert.


TOL1 - Elementetabelle mit Export/Import zu Excel

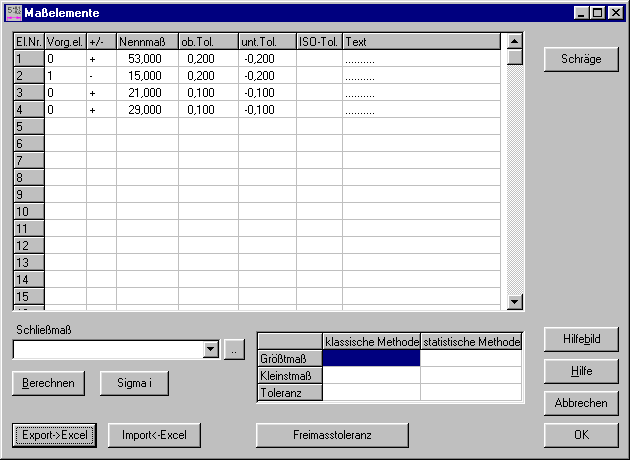

In der neuen Version 10.0 von TOL1 können Sie die Elementetabelle in Excel kopieren, oder mit Excel erstellen und dann in TOL1 übernehmen. Wenn Sie die Elementetabelle in Excel erstellen wollen, starten Sie zuerst nur TOL1. Dann gehen Sie auf "Bearbeiten->Elementetabelle" und klicken auf "Export->Excel". TOL1 startet dann Excel und erzeugt eine leere Elementetabelle mit Überschrift (horizontal) und 1000 Elementnummern (vertikal). Dann geben Sie im Excel-Arbeitsblatt die Elemente ein. Danach in TOL1-Fenster wechseln und auf "Import<-Excel" klicken.


TOL1 - Eingabefenster Schräge

Für die Umrechnung einer Schräge oder einer Fase gibt es ein neues Eingabefenster. Sie geben den Winkel mit Toleranzen und das Maß in y-Richtung mit Toleranzen ein. TOL1 berechnet Nennmaß und Abmaße in x-Richtung, die dann in die Elementetabelle übernommen werden.


SR1 - Datenbankänderungen

In der VDI 2230 von 2003 gibt es gegenüber der Ausgabe von 2001 folgende Änderungen bei den Werkstoffkennwerten von Gußeisen:

GJL-250 (GG-25): tauB von 350 in 290 (taub_rm von 1.4 in 1.1), pG von 900 in 850

GJL-260 Cr (GG-26 Cr): tauB von 350 in 290 (taub_rm von 1.4 in 1.1)

GJS-400 (GGG-40): pG von 700 in 600, E-Modul von 160000 in 169000

GJS-500 (GGG-50): pG von 900 in 750, E-Modul von 160000 in 169000

GJS-600 (GGG-60): pG von 1000 in 900, E-Modul von 160000 in 174000

Die Änderungen wurden in der Datenbank Klemmstück/Mutter übernommen. Der Faktor TauB/Rm zur Berechnung der Mindesteinschraubtiefe nach VDI2230 wurde für alle GJL-Werkstoffe von 1.4 in 1.1 geändert. Der Faktor beta_m für die Berechnung der Mindesteinschraubtiefe nach Dose blieb unverändert: er erwies sich als richtig.

Die aktuellen Werkstoffdatenbanken für Klemmstück/Mutter in SR1 können Sie herunterladen unter www.hexagon.de/history/files/ger.

Wenn Sie in früheren Berechnungen Gußeisen mit Werkstoffdaten nach VDI 2230-2001 verwendet haben (erkennbar an Werkstoffzusatz -neu), sollten Sie unbedingt die alten Dateien in SR1 öffnen und überprüfen, ob die Schraubenverbindungen mit den korrigierten Daten immer noch im grünen Bereich liegen. Die Sicherheiten werden in jedem Fall schlechter.


WN4 - Max. Backlash Control

Das maximale Flankenspiel cv max wird berechnet aus Svmax - tvmin = 2 * m * f. Im Ausdruck von WN4 wurden aufgenommen: cvmax, tvmin, tmax, Svmax, Smin.


FED12 - Software für Elastomerfedern (Druckfedern, zylindrisch)

Gummifedern und Elastomerfedern haben eine progressive Kennlinie, weil sich beim Einfedern der Querschnitt vergrößert (tonnenförmige Gestalt), und weil der Elastizitätsmodul von der Formzahl abhängt. Die Formzahl k ist das Verhältnis von Druckfläche zu Mantelfläche.

FED12 berechnet zylindrische Elastomerdruckfedern mit und ohne Bohrung. Werkstoffe können von Datenbank gewählt werden, bereits enthalten sind Gummi mit einer Shore-Härte von 32,44,54,67 und 72, sowie Urelast 90 Sh A. Die Werkstoffdatenbank enthält die Parameter für den Elastizitätsmodul als Funktion von der Formzahl und die zulässige Druckspannung und kann vom Benutzer beliebig erweitert werden.

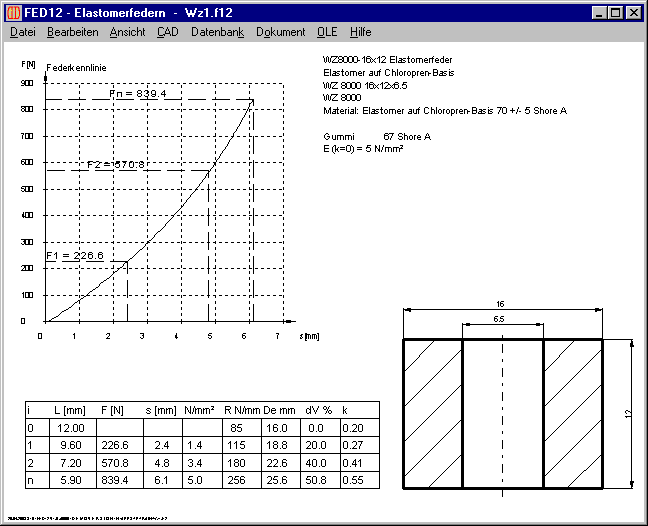

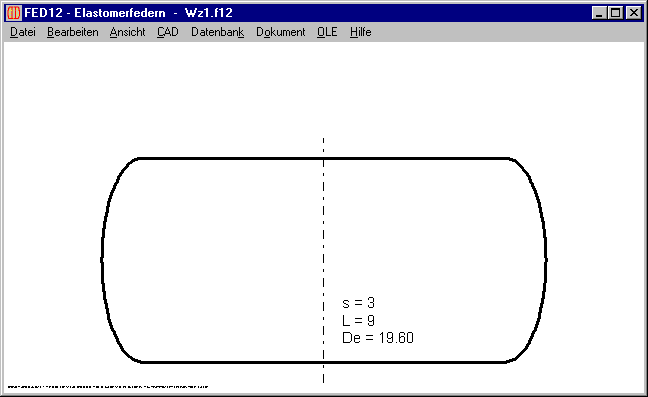

FED12 zeichnet Diagramme von Federkennlinie, Federrate und E-Modul. Für die Übernahme in CAD kann man eine maßstäbliche Zeichnung als DXF oder IGES-Datei generieren. Eine Fertigungszeichnung mit bemaßter Elastomerfeder kann man direkt ausdrucken. In einer Animation lässt sich die Verformung der Elastomerfeder bei Belastung am Bildschirm simulieren.

FED12 ist lieferbar ab 1.6.2003 zum Preis von 220 Euro.
