Infobrief Nr. 38 vom Juli/August 1996 (gekürzt)


ZAR3 - Schneckengetriebe

Die neue ZAR3-Software berechnet Abmessungen und Festigkeit von Schneckengetrieben mit Flankenform ZA,ZI,ZN oder ZK und einem Kreuzungswinkel von 90 Grad nach DIN 3975 und Niemann/Winter. Zeichnungen und Tabellen von Schnecke und Schneckenrad können über DXF- oder IGES-Datei in CAD übernommen werden. ZAR3 ist lieferbar ab 15.09.96, der Preis beträgt 790 DM.

FED7 - Nichtlineare Druckfedern

Zur Berechnung von Druckfedern in beliebiger geometrischer Form gibt es nun die neue Software FED7. Ähnlich wie in FED6 wird die Feder aus mehreren Segmenten aufgebaut (max. 500). Im Unterschied zu FED6, wo die einzelnen Federabschnitte durch ungespannte Teil-Länge und Windungszahl definiert werden, können Sie in FED7 außerdem unterschiedliche Windungsdurchmesser und Drahtstärken für die einzelnen Windungsabschnitte definieren. Damit können Druckfedern beliebiger Geometrie berechnet werden, die Windungsabschnitte für tonnenförmige, taillierte und kegelstumpfförmige Federn kann man sich von FED7 generieren lassen. Interessant ist die Kennlinie von taillierten Federn, die nicht wie bei Kegelstumpf- und Tonnenfedern am Ende stark ansteigt, sondern durch den relativ größeren Anteil von Windungen mit kleineren Windungsdurchmessern gleichmäßig progressiv verläuft. Selbstverständlich kann man mit FED7 auch lineare und nichtlineare zylindrische und kegelstumpfförmige Federn berechnen. FED7 kann jedoch nicht FED1, FED5 und FED6 ersetzen, da keine Toleranzen und Knickung berechnet werden, Fertigungszeichnung und Auslegung durch Eingabe von Kräften und Hub ist nicht möglich. Für die eingegebene Feder berechnet FED7 alle Kräfte, Federwege und Schubspannungen. Der Verlauf von Federkraft, Federrate Federarbeit wird als Diagramm angezeigt, Informationen zur Dauerfestigkeit der Feder bekommt man aus dem Goodman-Diagramm. FED7 ist lieferbar ab 1.10.1996, der Preis beträgt 1290 DM. Das Programm wird Bestandteil des Federpakets, dessen Preis sich deshalb jedoch nur um 100 DM auf DM 4.990,- erhöht. Wenn Sie bereits ein komplettes Federpaket bei uns erworben und die Lizenzverträge zurückgeschickt haben, können Sie bis zum 30.06.1997 die neue FED7-Software zum Preis von 150 DM zzgl.MwSt. bei uns beziehen.

ZAR1+ Profilverschiebung für gleiches spezifisches Gleiten

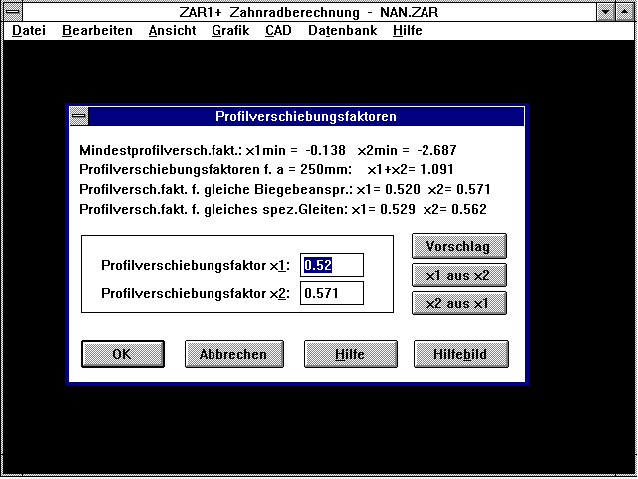

Bei der Eingabe der Profilverschiebungsfaktoren (unter "Bearbeiten->Geometrie-> Standard") berechnet ZAR1+ jetzt außer dem Vorschlag für gleiche Biegebeanspruchung auch die Aufteilung der Profilverschiebungsfaktoren für gleiches spezifisches Gleiten. Die Werte beziehen sich auf das empfohlene Kopfspiel (wenn Sie für c1 und c2 = 0 eingeben), da sich bei einer Änderung der Profilverschiebung auch Kopf- und Fußkreisdurchmesser des Zahnrads ändern. Bei einer Änderung der Profilverschiebung in der Online-Eingabe bleiben die Kopfkreisdurchmesser gleich, Kopfspiel und Kopfkürzung ändern sich. Erst wenn Sie für c1 und c2 zur Ermittlung des optimalen Kopfspiels "0" eingegeben haben, erhalten Sie für das spezifische Gleiten gleiche Werte für die Grenzpunkte der Eingriffsgeraden.

ZAR1+ Hilfebild spezifisches Gleiten

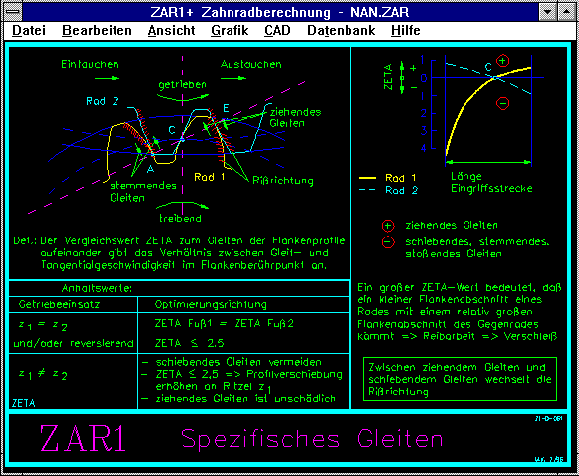

Zum spezifischen Gleiten, seine Auswirkung und Optimierungs- möglichkeiten wurde ein neues Hilfebild erstellt. Die Datei "ZETA.PLT" können Sie von unserer Mailbox oder vom Internet herunterladen.

ZAR1+/ZAR2/ZAR3 Werkstoffdatenbank

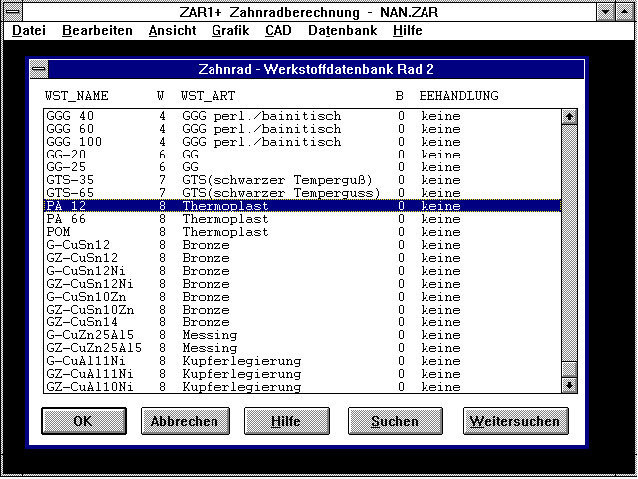

Für das Schneckengetriebeprogramm ZAR3 wurde die Werkstoffdatenbank um Bronze, Messing und Kupferlegierungen erweitert, außerdem wurden die Werkstoffkennwerte von PA12, PA66 und POM aufgenommen. Die erweiterte Datenbankdatei ZARWST.DBF können Sie von unserer Mailbox oder vom Internet herunterladen.

Näherungsgleichung in Hilfebild YA

Die Gleichung zur Berechnung von YA aus Niemann "YA = 0,67 - 0.2125X + 0,0417 lg Np" stimmt für Np > 100 nicht ganz genau mit dem Diagramm aus Niemann überein. Die Zahnradprogramme wurden deshalb dahingehend geändert, daß für YA=1 gesetzt wird, falls sich (bei Np>=1e9) ein Wert kleiner als 1 ergeben würde. Vielen Dank an Herrn Schaarschmidt für den Hinweis.

WL1+ Schema mit Seitenansicht

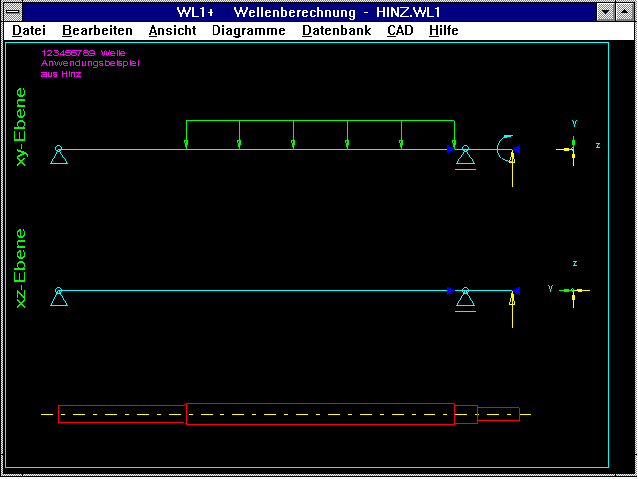

Im Schemabild werden Querkräfte und Streckenlasten mit Wirkrichtung in der yz-Ebene eingezeichnet, so erhält man (vor allem bei schräg angreifenden Kräften) einen besseren Überblick und kann die eingegebenen Winkel und Vorzeichen besser kontrollieren.

WL1+ Wellenbemaßung

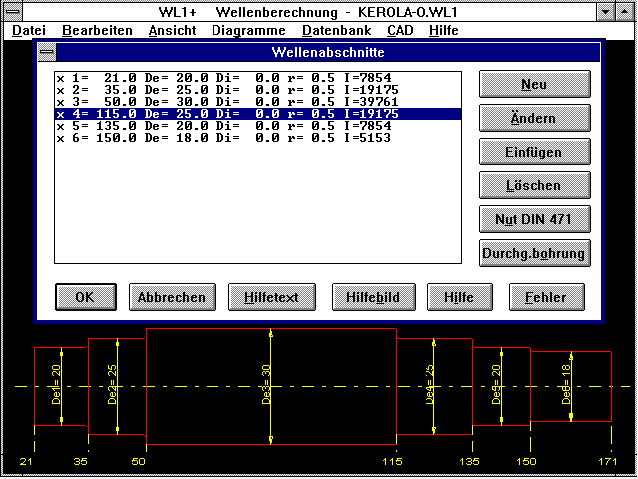

Bei der Eingabe der Welle wird die Wellenzeichnung mit Durchmesser und Indizes sowie Koordinatenbemaßung in der x-Achse angezeigt. In den Lagerbildern wird die Bezeichnung des Lagers mit angegeben. Die Welle können Sie mit oder ohne Bemaßung in CAD übernehmen. Für die Anregungen bedanke ich mich bei Herrn Hilmar Müller vom Konstruktionsbüro Müller in Wollbach.

TOL1 - Maßkette

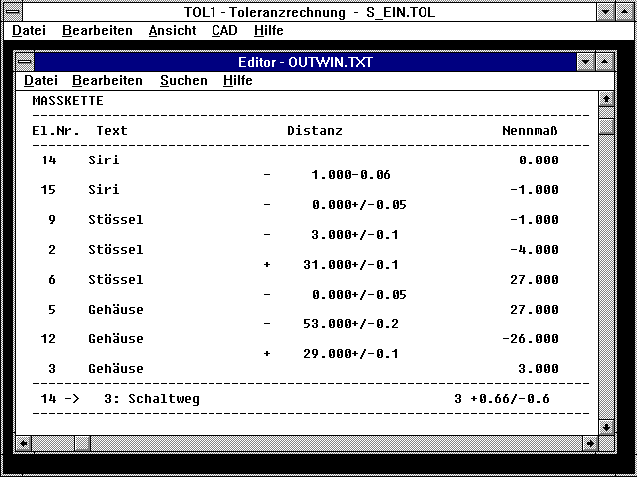

Die Maßkette für einen kritischen Abstand kann man jetzt zusätzlich zur graphischen Darstellung auch als Liste ausgeben lassen.

TOL1 - Querverweis

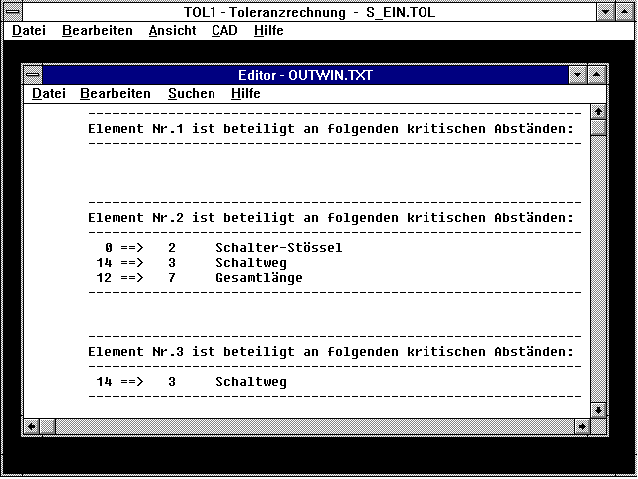

Wenn Sie wissen wollen, in welchen kritischen Abständen ein bestimmtes Maßelement enthalten ist, können Sie sich mit der neuen Option "Querverweis" von TOL1 eine Liste ausgeben lassen.

TOL1 - Längerer Text

Zu jedem Maßelement kann jetzt eine Bemerkung mit bis zu 18 Zeichen (bisher 10) eingegeben werden.

Grafikausdruck auf volle Seite

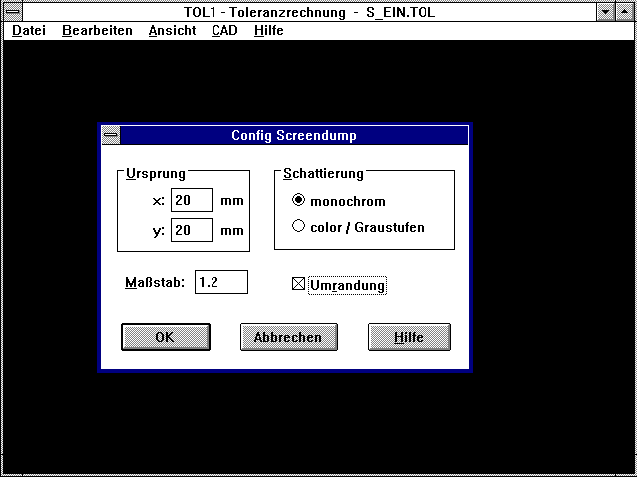

Bei den Windows-Programmen war der Ausdruck von Zeichnungen und Diagrammen als Screen-Dump auf Drucker im Querformat oft nicht in voller Größe dargestellt worden. Mit den neuen Versionen können Sie unter "Einstellungen->Drucker" einen Maßstab und eine Nullpunktverschiebung eingeben. Maßstab 1.2, Nullpunktverschiebung 25/25 ist eine passende Einstellung für ein DIN A4 Blatt im Querformat. Wenn Sie das "Umrandung"-Kästchen ankreuzen, wird um die Grafik ein Rand gezeichnet (mit einem Doppelklick der linken Maustaste in die Zeichenfläche wird außerdem eine Fußzeile mit Dateiname, Datum usw. angezeigt).

Drucker-Einstellung

Der Menüpunkt "Datei->Druckereinstellung" entfällt bei allen Windows-Programmen, Änderung in Druckerauswahl und Druckereinstellungen können jetzt direkt unter "Drucken" vorgenommen werden.

ZAR2 - Kegelradtabellen

Im Kegelradprogramm ZAR2 können Sie Tabellen von Ritzel und Tellerrad am Bildschirm anzeigen und als DXF- oder IGES-Datei in CAD übernehmen. Nach dem Öffnen einer Datei werden die beiden Tabellen automatisch angezeigt.

FED1..FED6: Fehlermeldungen durch Toleranzen

Bei der Federberechnung kann es vorkommen, daß die Toleranz der Federkraft F1 größer ist als die Federkraft selber. Dies ist kein Fehler im Programm, sondern absolut nachvollziehbar. Wenn der Federweg in Stellung 1 relativ klein zum nutzbaren Federweg ist, kann dieser Fall leicht vorkommen; für F1=0 kann die Toleranz nicht 0 sein ! Wenn durch Berücksichtigung der Fertigungstoleranzen im Extremfall die Federkraft F1 kleiner als 0, oder die Federkraft F2 größer als Fn oder gar Fc wird, geben die neuen Versionen der Federprogramme nun eine Warnung aus.

FED1,FED5,FED6: Aufnahmedorn/-hülse

Der Durchmesser von Aufnahmedorn bzw. hülse in der Fertigungszeichnung wird auf den nächsten Zehntelmillimeter ab- bzw. aufgerundet.

ZAR1 - Kv im Zwischenbereich

Der Dynamikfaktor Kv wird unterschiedlich berechnet je nach der Lage der Ritzeldrehzahl zur Resonanzfrequenz. Von ZAR1/ZAR1+ ist der Dynamikfaktor im Bereich zwischen Hauptresonanz und überkritischem Bereich (Zwischenbereich 1.15Textausdruck unter Windows Zum Ausdrucken der Ergebnislisten unter Windows haben Sie 4 verschiedene Möglichkeiten, die ungünstigste (aber anscheinend gern verwendete) ist der Ausdruck unter "Datei-Drucken" im Notepad-Editor.

WL1+ Trag-Stütz-Lagerung

Bei der Berechnung von Wellen mit Kegelrollenlagern als Trag-Stütz-Lagerung war bei der Berechnung des Biegemoments aus der Axialkraftkomponente der Kegelrollenlager ein falscher Wert berechnet worden. Der Fehler wurde korrigiert, bitte überprüfen Sie in alten Berechnungen, ob das Biegemoment richtig berechnet wurde. Für den Hinweis bedanke ich mich bei Herrn Hofmann von Alpha Getriebebau, Ingersheim und Herrn Nyhof von Voith Turbo, Heidenheim.

TOL1 - Krit.Abst. einfügen

Beim Einfügen eines neuen kritischen Abstands waren die nachfolgenden Elemente verändert worden. Der Fehler wurde korrigiert, für den Hinweis bedanke ich mich bei Herrn Petri von Thomas-Magnete, Herborn.

Hilfegrad 0

Bei vielen Programmen wird nach Verlassen der Eingabe automatisch ein Ergebnisbild angezeigt, so wird z.B. bei den bei den Federprogrammen die Quick-Ausgabe angezeigt und beim Wellenprogramm wird nach Eingabe jedes Abschnitts die Welle gezeichnet. Wenn Sie dies nicht wollen (weil z.B. der Rechner für den Bildaufbau so lange benötigt), können Sie auf Hilfegrad 0 umkonfigurieren, dann wird die automatische Ausgabe unterdrückt. Unsere Internet-Seiten sind jetzt komplett eingerichtet, unter "http://www.hexagon.de" können Sie nun alle Prospekte von HEXAGON-Software am Bildschirm anzeigen lassen und alle deutschen und englischen Demoversionen herunterladen.

Anwender von HEXAGON-Software im Internet

In unsere Internet-Seiten wurde eine Liste mit Anwendern von HEXAGON-Software aufgenommen. Wenn Sie eine eigene Domain, Homepage und/oder Email-Adresse im Internet haben, geben Sie uns bitte die URL an, dann werden wir mit einem Hyperlink darauf verweisen. Geben Sie uns bitte auch Bescheid, wenn Ihre Firma nicht als Anwender von HEXAGON-Software genannt werden soll, dann werden wir den Eintrag entfernen.
