Logiciel de calcul de ressorts de compression non linéaire de forme quelconque


Calcul

FED7 calcule des ressorts de compression de forme quelconque. Les courbes caractéristiques et les dessins schématiques des ressorts peuvent être représentés graphiquement et pris en charge par le fichier DXF vers les programmes CAD et de traitement de texte. La gradation du ressort ainsi que le degré de progression peuvent être déterminés, si vous entrez les données de longueurs, le nombre de spires, et les diamètres de spires et de fil de fer des segments du ressort. FED7 calcule, pour ce ressort de compression ainsi défini, les forces et les mouvements du ressort, les taux et le travail du ressort, la tension d'élévation, la longueur du fil de fer et le poids.

Formes spéciales

FED7 crée les segments de ressort requis pour des ressorts de compression en barrillet, en forme de cone tronqué et en I. Les formes spéciales peuvent être combinées de n'importe quelle facon.

Dessin de ressort et animation

Des dessins schématiques des ressorts de longueur totale quelconque peuvent être représentés graphiquement et pris en charge par les fichiers DXF ou IGES vers le programme CAD. Lors de cette opération, le changement de longueur des segments de spires isolés est pris en compte au moment de la compression. Lors d'une animation, le mouvement du ressort entre deux endroits quelconques peut être simulé sur l'écran.

Diagramme

La courbe caractéristique, les taux et le travail du ressort sont représentés graphiquement sur l'écran. Chaque graphique peut être imprimé sur une imprimante laser, à jet d'encre ou à aiguilles ou pris en charge par les jonctions DXF-/IGES vers les prigrammes CAD ou de traitement de textes.

Courbe caractéristique et taux du ressort

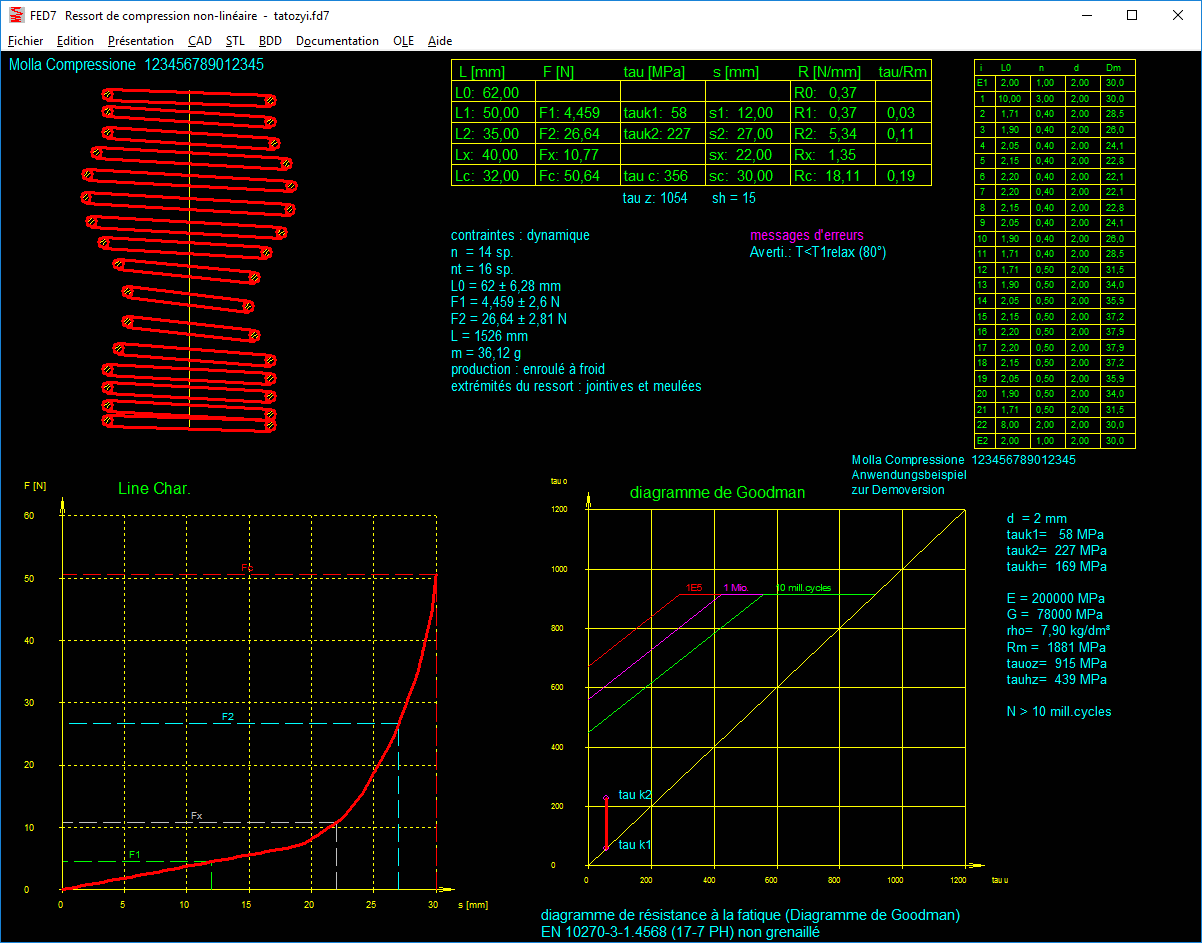

La courbe caractéristique (diagramme de force) d'un ressort de compression non linéaire devient progressive, lorsque les premières spires commencent à se toucher. Les évolutions des taux et forces de ressort sont représentées graphiquement comme fonction, en fonction du mouvement du ressort.

Travail du ressort

Le travail du ressort est représenté par la surface se trouvant sous la courbe caractéristique.

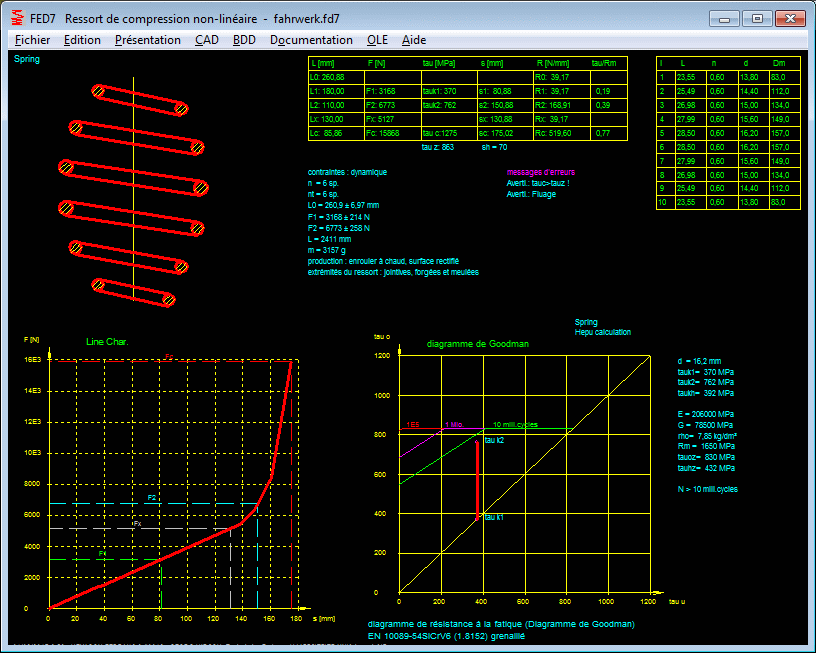

Diagramme de Goodman

Il est possible de reconnaître, avec le diagramme de la limite de résistance chez des ressorts dynamiques, si la tension d'élévation a été respectée. Les courbes de la limite de résistance (>10Mio.) ainsi que pour 1 Mio. et 100.000 d'alternances de charge y sont dessinées.

Représentation rapide

La courbe caractéristique peut, dans la représentation rapide, apparaître sur une seule page-écran avec les données les plus importantes du ressort.

Banque de données de matériaux

Les valeurs des matériaux de ressorts les plus connus (résistance à la dilatation, tension d'élévation autorisée en fonction du diamètredu fil de fer, module d'élasticité, module E, densité) sont recherchées par FED7 dans la banque de données intégrée.

Equipement logiciel et matériel

FED7 est une version 32-bit ou 64-bit pour Windows XP, Vista, Windows 7, Windows 8.

Totalité de la livraison

Programme FED7 (incl. fichiers d'exemples, images et textes d'aide), manuel d'utilisation, formulaire d'entrée de données, contrat de licence pour un droit illimité d'utilisation avec mises à jour.

Garantie

HEXAGON garantie pendant 12 mois que son logiciel exécute ses fonctions.

Mise à jour

Les logiciels HEXAGON sont constamment mis à jour et améliorés; les clients sont régulièrement tenus informés de tous les changements.
